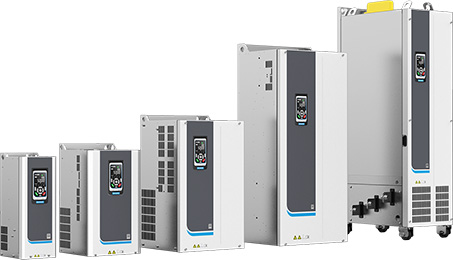

我們的 MD 系列交流通用變頻器性能卓越、功能和規格齊全、易于使用且可靠性高。同時，我們還為金屬加工、印刷和包裝或紡織印染等需要復雜多傳動系統的應用提供領先的低壓多傳動產品。我們的多驅動產品采用模塊化設計，具有高性能、高安全性和高防護等級的特點。我們的主要產品有 MD290、MD310、MD520 和 MD580。
我們一站式供應各種類型的變頻器，矢量變頻器，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

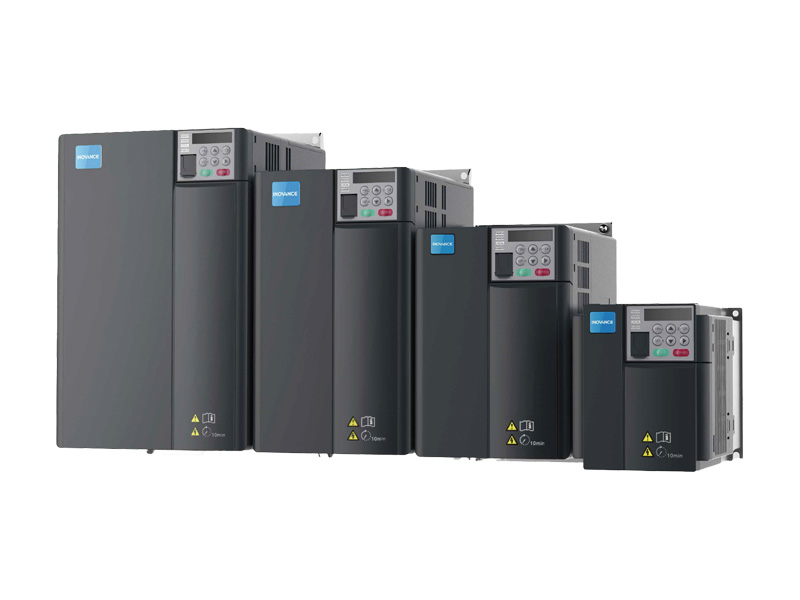

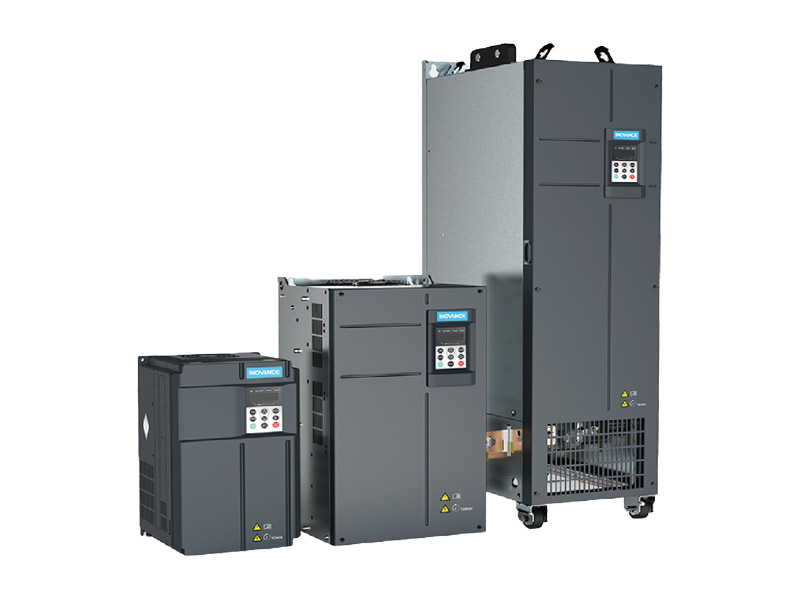

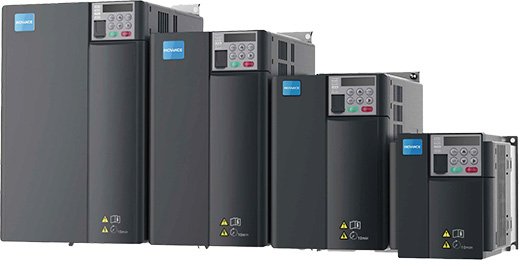

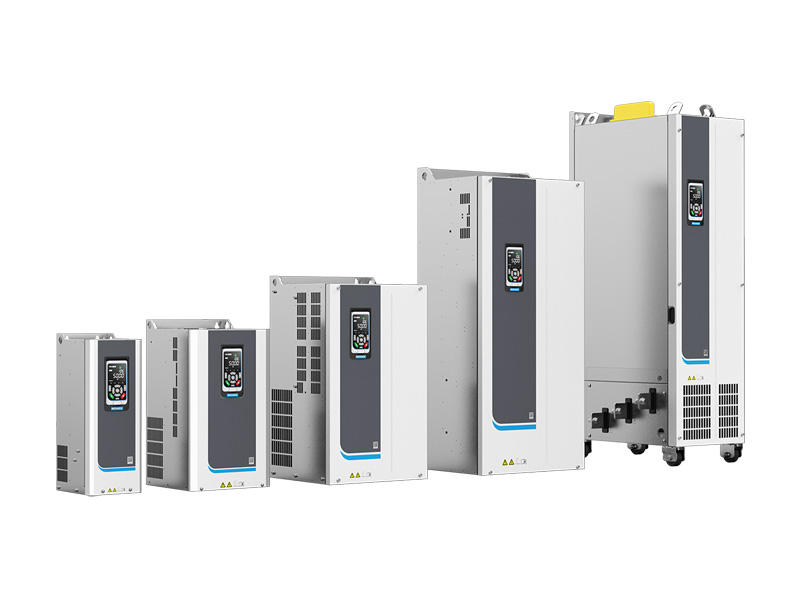

MD290系列變頻器是一款通用型變頻器，主要用于控制和調節異步電機的速度，具備用戶可編程功能及后臺軟件監控、通訊總線功能，體積小，功能強大，性能穩定，滿足國際主流標準和認證?？蓱?yīng)用于紡織、造紙、拉絲、機床、包裝、食品、風機、水泵等行業及各種自動化生產設備的驅動。
產品特性
簡單易用：異步感應電機VF驅動，調試簡單；匹配多種總線通訊，滿足多場景需求；
穩定耐用：獨立風道搭配全覆蓋三防漆，滿足惡劣環境應用需求；
工藝豐富：內置風機水泵應用特殊工藝需求，支持瞬停不停， 轉速追蹤，平方VF控制，高速驅動等；
全球適用：滿足CE，UL，cUL，ROSH等認證要求，寬電壓范圍設計，適配多種電網；
型號與技術參數
單相200V~240V電氣參數
| 型號 | MD290-2S0.4GB | MD290-2S0.7GB | MD290-2S1.5GB | MD290-2S2.2GB | MD290-2S3.0GB | |
| 體積 | T2 | |||||
| 輸出 | 適用電機容量 (kW) | 0.4 | 0.75 | 1.5 | 2.2 | 3.0 |
| 額定輸出電流(A) | 2.3 | 4.0 | 7.0 | 9.6 | 12 | |
| 輸出電壓 | 三相0V~240V（跟隨輸入電壓） | |||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | |||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自動調整載波頻率） | |||||
| 過載能力 | 150%額定電流60s | |||||
| 輸入 | 額定輸入電流(A) | 5.4 | 8.2 | 14 | 23 | 27 |
| 額定電壓和額定 頻率 | AC：單相200V~240V，50/60Hz | |||||
| 電壓允許波動范 圍 | -15%~10%，實際允許范圍：AC 170V~264V | |||||
| 頻率允許波動范 圍 | ±5%，實際允許范圍：47.5Hz~63Hz | |||||
| 電源容量(kVA) | 1.4 | 2.2 | 3.7 | 6.0 | 7.2 | |
| 散熱設計 | 發熱功耗(kW) | 0.043 | 0.065 | 0.097 | 0.121 | 0.152 |
| 排風量(CFM) | 20 | 20 | 20 | 20 | 20 | |
| 過電壓等級 | OVCIII | |||||
| 污染等級 | PD2 | |||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品） | |||||
三相380V~480V電氣參數
| 型號 | MD290T0.4G/ 0.7PB | MD290T0.7 G/1.1PB | MD290T1.1G/ 1.5PB | MD290T1.5G/ 2.2PB | MD290T2.2 G/3.0PB | MD290T3.0G/ 3.7PB | ||||||||
| 體積 | T1 | |||||||||||||
| 輸出 | 適配電機容量(kW) | 0.4 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 3.0 | 3.0 | 3.7 | |
| 額定輸出電流(A) | 1.5 | 2.1 | 2.1 | 3.1 | 3.1 | 3.8 | 3.8 | 5.1 | 5.1 | 7.2 | 7.2 | 9.0 | ||
| 輸出電壓 | 三相 0~輸入電壓 | |||||||||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | |||||||||||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自動調整載波頻率） | |||||||||||||
| 過載能力 | G型機：150%額定電流60s；P型機：110%額定電流60s | |||||||||||||
| 輸入 | 額定輸入電流(A) | 1.8 | 2.5 | 2.4 | 3.7 | 3.7 | 4.6 | 4.6 | 6.4 | 6.3 | 9.1 | 9 | 11.3 | |
| 額定電壓額定頻率 | AC：三相380V~480V，50/60Hz | |||||||||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 323V~528V | |||||||||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | |||||||||||||
| 電源容量(kVA) | 2 | 2.3 | 2.8 | 3.4 | 4.1 | 4.2 | 5 | 5.9 | 6.7 | 8.3 | 9.5 | 10.4 | ||
| 散熱 設計 | 發熱功耗(kW) | 0.039 | 0.048 | 0.046 | 0.06 | 0.057 | 0.068 | 0.068 | 0.088 | 0.08 1 | 0.11 2 | 0.109 | 0.14 | |
| 排風量(CFM) | - | - | - | - | - | - | 9 | 9 | 9 | 9 | 9 | 9 | ||
| 過電壓等級 | OVCIII | |||||||||||||
| 污染等級 | PD2 | |||||||||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品）；Type1（enclosed type， Type1防護等級適用于UL產品） | |||||||||||||
| 型號 | MD290T3.7G/ 5.5PB | MD290T5.5G/ 7.5PB | MD290T7.5G/ 11PB | MD290T11G/ 15PB | MD290T15G/ 18.5PB | ||||||
| 體積 | T2 | T2 | T3 | T3 | T4 | ||||||
| 輸出 | 適配電機容量(kW) | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 18.5 |
| 額定輸出電流(A) | 9 | 13 | 13 | 17 | 17 | 25 | 25 | 32 | 32 | 37 | |
| 輸出電壓 | 三相 0~輸入電壓 | ||||||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | ||||||||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自動調整載波頻率） | ||||||||||
| 過載能力 | G型機：150%額定電流60s；P型機：110%額定電流60s | ||||||||||
| 輸入 | 額定輸入電流(A) | 11.4 | 15.9 | 16.7 | 22.4 | 21.9 | 32.9 | 32.2 | 39.7 | 41.3 | 44 |
| 額定電壓額定頻率 | AC：三相380V~480V，50/60Hz | ||||||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 323V~528V | ||||||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | ||||||||||
| 電源容量(kVA) | 12 | 15.5 | 17.5 | 20.5 | 22.8 | 30.2 | 33.4 | 38.2 | 42.8 | 44.4 | |
| 散熱設計 | 發熱功耗(kW) | 0.138 | 0.207 | 0.201 | 0.273 | 0.24 | 0.388 | 0.355 | 0.491 | 0.454 | 0.561 |
| 排風量(CFM) | 20 | 20 | 24 | 24 | 30 | 30 | 40 | 40 | 42 | 42 | |
| 過電壓等級 | OVCIII | ||||||||||
| 污染等級 | PD2 | ||||||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品）；Type1（enclosed type， Type1防護等級適用于UL產品） | ||||||||||
| 型號 | MD290T18.5 G/22P(B) | MD290T22G/ 30P(B) | MD290T18.5 G/22P(B)-T | MD290T22G/ 30P(B)-T | MD290T30G/ 37P(B) | MD290T37G/ 45P(B) | |||||||
| 體積 | T5 | T5 | T5 | T5 | T6 | T6 | |||||||
| 輸出 | 適配電機容量(kW) | 18.5 | 22 | 22 | 30 | 18.5 | 22 | 22 | 30 | 30 | 37 | 37 | 45 |
| 額定輸出電流(A) | 37 | 45 | 45 | 60 | 37 | 45 | 45 | 60 | 60 | 75 | 75 | 91 | |
| 輸出電壓 | 三相 0~輸入電壓 | ||||||||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | ||||||||||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自動調整載波頻率） | ||||||||||||
| 過載能力 | G型機：150%額定電流60s P型機：110%額定電流60s | ||||||||||||
| 輸入 | 入 額定輸入電流(A) | 49.5 | 59 | 59 | 65.8 | 43.4 | 51.3 | 51.3 | 65.8 | 57 | 71 | 69 | 86 |
| 額定電壓額定頻率 | AC：三相380V~480V，50/60Hz | ||||||||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 323V~528V | ||||||||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | ||||||||||||
| 電源容量(kVA) | 45 | 54 | 54 | 60 | 45 | 54 | 54 | 60 | 52 | 65 | 63 | 79 | |
| 散熱 設計 | 發熱功耗(kW) | 0.478 | 0.616 | 0.551 | 0.76 | 0.478 | 0.616 | 0.551 | 0.76 | 0.694 | 0.85 | 0.815 | 1.04 |
| 排風量(CFM) | 51.9 | 51.9 | 57.4 | 57.4 | 51.9 | 51.9 | 57.4 | 57.4 | 118.5 | 118.5 | 118.5 | 118.5 | |
| 過電壓等級 | OVCIII | ||||||||||||
| 污染等級 | PD2 | ||||||||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品）；Type1（enclosed type， Type1防護等級適用于UL產品） | ||||||||||||
| 型號 | MD290T45 G/55P(B) | MD290T55 G/75P(B) | MD290T75 G/90P(B) | MD290T90 G/110P | MD290 T110G/ 132P | MD290 T132G/ 160P | MD290 T160G/ 200P | |||||||||
| 體積 | T7 | T7 | T8 | T8 | T8 | T9 | T9 | |||||||||
| 輸 出 | 適配電機容量(kW) | 45 | 55 | 55 | 75 | 75 | 90 | 90 | 110 | 110 | 132 | 132 | 160 | 160 | 200 | |
| 額定輸出電流(A) | 91 | 112 | 112 | 150 | 150 | 176 | 176 | 210 | 210 | 253 | 253 | 304 | 304 | 377 | ||
| 輸出電壓 | 三相 0~輸入電壓 | |||||||||||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | |||||||||||||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自 動調整載波頻率） | 0.8kHz~6.0kHz（可根據負載特性，自動調整載波頻率 ） | ||||||||||||||
| 過載能力 | G型機：150%額定電流60s P型機：110%額定電流60s | |||||||||||||||
| 輸 入 | 額定輸入電流(A) | 89 | 111 | 106 | 143 | 139 | 167 | 164 | 198 | 196 | 239 | 240 | 295 | 287 | 359 | |
| 額定電壓額定頻率 | AC：三相380V~480V，50/60Hz | |||||||||||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 323V~528V | |||||||||||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | |||||||||||||||
| 電源容量(kVA) | 81 | 102 | 97 | 131 | 127 | 153 | 150 | 181 | 179 | 219 | 220 | 270 | 263 | 328 | ||
| 散 熱 設 計 | 發熱功耗(kW) | 1.01 | 1.22 | 1.21 | 1.61 | 1.57 | 1.91 | 1.81 | 2.22 | 2.14 | 2.67 | 2.85 | 3.61 | 3.56 | 4.68 | |
| 排風量(CFM) | 122.2 | 122.2 | 122.2 | 122.2 | 218.6 | 218.6 | 287.2 | 287.2 | 354.2 | 354.2 | 547 | 547 | 627 | 627 | ||
| 過電壓等級 | OVCIII | |||||||||||||||
| 污染等級 | PD2 | |||||||||||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品） | |||||||||||||||
| 型號 | MD290 T200G(L) | MD290 T220P(L) | MD290 T250P(L) | MD290 T220G(L) | MD290 T280P(L) | MD290 T250G(L) | MD290 T315P(L) | MD290 T280G(L) | MD290 T355P(L) | |
| 體積 | T10 | T10 | T10 | T10 | T10 | T11 | T11 | T11 | T11 | |
| 輸出 | 適配電機容量(kW) | 200 | 220 | 250 | 220 | 280 | 250 | 315 | 280 | 355 |
| 額定輸出電流(A) | 377 | 426 | 465 | 426 | 520 | 465 | 585 | 520 | 650 | |
| 輸出電壓 | 三相 0~輸入電壓 | |||||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | |||||||||
| 載波頻率 | 0.8kHz~6.0kHz（可根據負載特性，自動調整載波頻率） | |||||||||
| 過載能力 | G型機：150%額定電流60s（其中MD290T450G過載能力為：130%額定電流60s）；P型機：110%額定電流60s | |||||||||
| 輸入 | 額定輸入電流(A) | 365 | 410 | 456 | 410 | 507 | 441 | 559 | 495 | 624 |
| 額定電壓額定頻率 | AC：三相380V~480V，50/60Hz | |||||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 323V~528V | |||||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | |||||||||
| 電源容量(kVA) | 334 | 375 | 417 | 375 | 464 | 404 | 511 | 453 | 571 | |
| 散熱 設計 | 發熱功耗(kW) | 4.15 | 5.27 | 5.74 | 4.55 | 6.63 | 5.06 | 7.14 | 5.33 | 7.52 |
| 排風量(CFM) | 638.4 | 638.4 | 638.4 | 722.5 | 722.5 | 789.4 | 789.4 | 882 | 645 | |
| 過電壓等級 | OVCIII | |||||||||
| 污染等級 | PD2 | |||||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品） | |||||||||
| 型號 | MD290 T315G(-L) | MD290 T400P(-L) | MD290T355 G(-L) | MD290 T450P(-L) | MD290 T400G(-L) | MD290 T500P(-L) | MD290 T450G(-L) | |
| 體積 | T12 | |||||||
| 輸出 | 適配電機容量(kW) | 315 | 400 | 355 | 450 | 400 | 500 | 450 |
| 額定輸出電流(A) | 585 | 725 | 650 | 820 | 725 | 880 | 820 | |
| 輸出電壓 | 三相 0~輸入電壓 | |||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | |||||||
| 載波頻率 | 0.8kHz~6.0kHz（可根據負載特性，自動調整載波頻率） | |||||||
| 過載能力 | G型機：150%額定電流60s（其中MD290T450G過載能力為：130%額定電流60s） P型機：110%額定電流60s | |||||||
| 輸入 | 額定輸入電流(A) | 565 | 708 | 617 | 782 | 687 | 840 | 782 |
| 額定電壓額定頻率 | AC：三相380V~480V，50/60Hz | |||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 323V~528V | |||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | |||||||
| 電源容量(kVA) | 517 | 647 | 565 | 715 | 629 | 768 | 716 | |
| 散熱設計 | 發熱功耗(kW) | 5.69 | 8.62 | 6.31 | 8.97 | 6.91 | 9.6 | 7.54 |
| 排風量(CFM) | 645 | 860 | 860 | 860 | 860 | 860 | 860 | |
| 過電壓等級 | OVCIII | |||||||
| 污染等級 | PD2 | |||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品） | |||||||

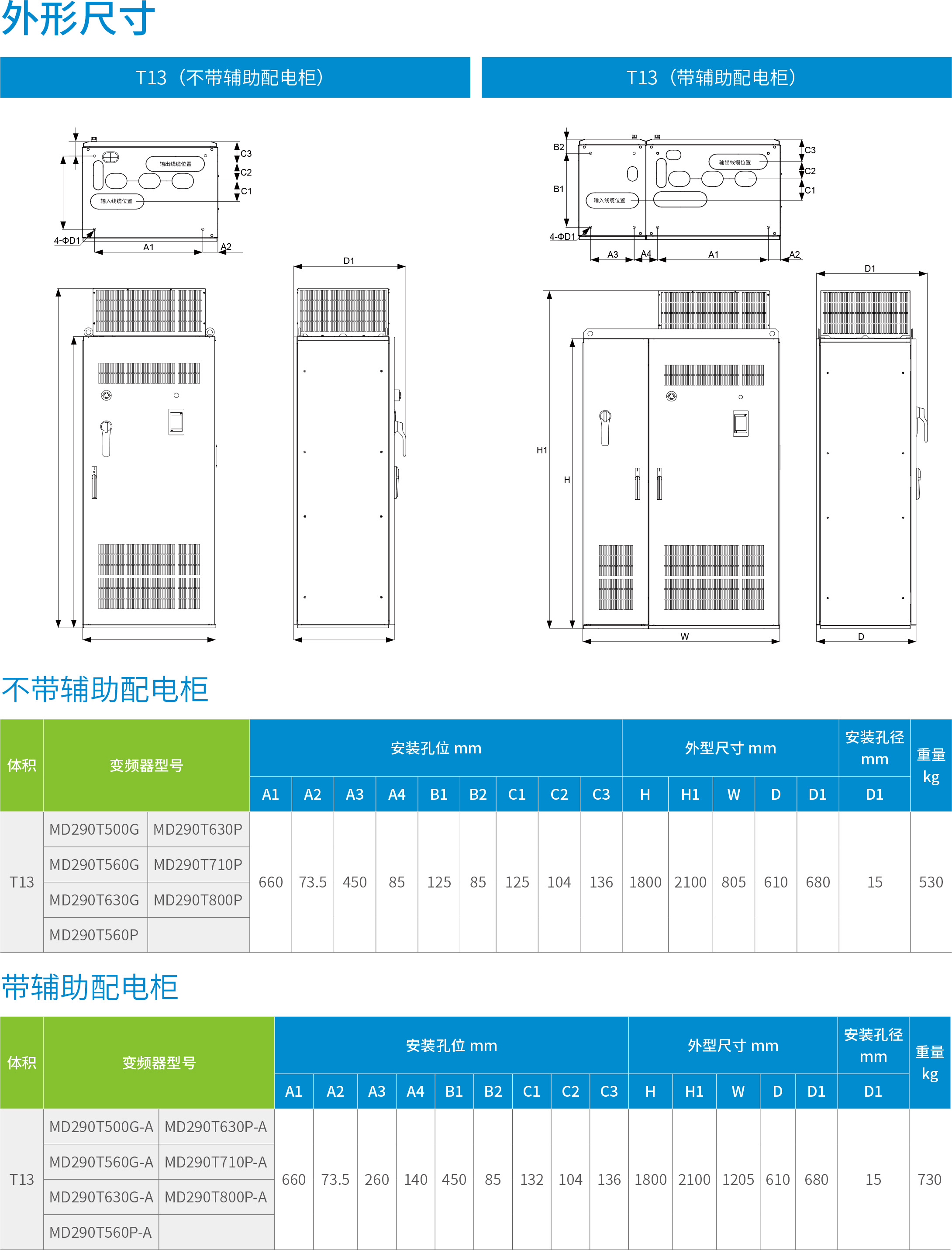

| 型號 | MD290 T500G(-A) | MD290 T560G(-A) | MD290 T630G(-A) | MD290 T560P(-A) | MD290 T630P(-A) | MD290 T710P(-A) | MD290 T800P(-A) | |
| 體積 | T13 | |||||||
| 輸出 | 適配電機容量(kW) | 500 | 560 | 630 | 560 | 630 | 710 | 800 |
| 額定輸出電流(A) | 900 | 1020 | 1120 | 1020 | 1120 | 1260 | 1460 | |
| 輸出電壓 | 三相 0~輸入電壓 | |||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | |||||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自動調整載波頻率） | |||||||
| 過載能力 | 150%額定電流60s 110% 額定電流60s | |||||||
| 輸入 | 額定輸入電流(A) | 838.1 | 949.6 | 1043.5 | 946.3 | 1041.0 | 1170.9 | 1301.5 |
| 額定電壓/額定頻率 | AC：三相380~480V，50/60Hz | |||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 323V~528V | |||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | |||||||
| 電源容量(kVA) | 766.0 | 868.0 | 957.0 | 865.0 | 852.0 | 1071.0 | 1244.0 | |
| 散熱設 計 | 發熱功耗(kW) | 9.94 | 10.4 | 11.5 | 12.0 | 13.2 | 13.6 | 16.5 |
| 排風量(CFM) | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2400 | |
| 過電壓等級 | OVCIII | |||||||
| 污染等級 | PD2 | |||||||
| 防護等級 | IP20 | |||||||
三相200V~240V電氣參數
| 型號 | MD2902T0.4G/ 0.7PB | MD2902T0.7G/1.1PB | MD2902T1.1G/ 1.5PB | MD2902T1.5G/2.2PB | MD2902T2.2G/3.7PB | MD2902T3.7G/ 5.5PB | |||||||
| 體積 | T1 | T1 | T1 | T1 | T2 | T2 | |||||||
| 輸出 | 適配電機容量(kW) | 0.4 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| 額定輸出電流(A) | 2.1 | 3.1 | 3.8 | 5.1 | 5.1 | 7.2 | 7.2 | 9 | 9 | 13 | 13 | 17 | |
| 輸出電壓 | 三相 0~輸入電壓 | ||||||||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | ||||||||||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自動調整載波頻率） | ||||||||||||
| 過載能力 | G型機：150%額定電流60s P型機：110% 額定電流60s | ||||||||||||
| 輸入 | 額定輸入電流(A) | 2.4 | 3.7 | 4.6 | 6.4 | 6.3 | 9.1 | 9 | 11.3 | 11.4 | 15.9 | 16.7 | 22.4 |
| 額定電壓和額定頻率 | AC：三相200V~240V，50/60Hz | ||||||||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 170V~264V | ||||||||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | ||||||||||||
| 電源容量（kVA） | 1.1 | 1.7 | 2.1 | 2.9 | 2.9 | 4.2 | 4.1 | 5.2 | 5.2 | 7.3 | 7.6 | 10.2 | |
| 散熱設 計 | 發熱功耗（kW） | 0.046 | 0.06 | 0.068 | 0.088 | 0.081 | 0.112 | 0.14 | 0.109 | 0.138 | 0.207 | 0.201 | 0.273 |
| 排風量（CFM） | - | - | 9 | 9 | 9 | 9 | 9 | 9 | 20 | 20 | 24 | 24 | |
| 過電壓等級 | OVCIII | ||||||||||||
| 污染等級 | PD2 | ||||||||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品） Type1（enclosed type， Type1防護等級適用于UL產品） | ||||||||||||
| 型號 | MD2902T5.5G/ 7.5PB | MD2902T7.5G/11PB | MD2902T11G/ 15P(B) | MD2902T11G/ 15P(B)-T | MD2902T15G/ 18.5P(B) | MD2902T18.5G/ 22P(B) | |||||||||
| 體積 | T3 | T4 | T5 | T5 | T6 | T6 | |||||||||
| 輸出 | 適配電機容量(kW) | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 11 | 15 | 15 | 18.5 | 18.5 | 22 | ||
| 額定輸出電流(A) | 25 | 32 | 32 | 37 | 45 | 60 | 45 | 60 | 60 | 75 | 75 | 91 | |||
| 輸出電壓 | 三相 0~輸入電壓 | ||||||||||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | ||||||||||||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自動調整載波頻率） | ||||||||||||||
| 過載能力 | G型機：150%額定電流60s P型機：110%額定電流60s | ||||||||||||||
| 輸入 | 額定輸入電流(A) | 32.2 | 39.7 | 41.3 | 44 | 59 | 65.8 | 51.3 | 65.8 | 57 | 71 | 69 | 86 | ||
| 額定電壓和額定頻率 | AC：三相200V~240V，50/60Hz | ||||||||||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 170V~264V | ||||||||||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | ||||||||||||||
| 電源容量（kVA） | 14.7 | 18.2 | 18.9 | 20.1 | 27 | 30.1 | 27 | 30.1 | 26.1 | 32.5 | 31.6 | 39.3 | |||
| 散熱設 計 | 發熱功耗（kW） | 0.355 | 0.491 | 0.454 | 0.561 | 0.551 | 0.76 | 0.551 | 0.76 | 0.694 | 0.85 | 0.815 | 1.04 | ||
| 排風量（CFM） | 40 | 40 | 42 | 42 | 57.4 | 57.4 | 57.4 | 57.4 | 118.5 | 118.5 | 118.5 | 118.5 | |||
| 過電壓等級 | OVCIII | ||||||||||||||
| 污染等級 | PD2 | ||||||||||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品） Type1（enclosed type， Type1防護等級適用于UL產品） | ||||||||||||||
| 型號 | MD290-2T22G/ 30P(B) | MD290-2T30G/ 37P(B) | MD290-2T37G/ 45P(B) | MD290-2T45G/ 55P | MD290-2T55G/ 75P | ||||||
| 體積 | T7 | T7 | T8 | T8 | T8 | ||||||
| 輸出 | 適配電機容量(kW) | 22 | 30 | 30 | 37 | 37 | 45 | 45 | 55 | 55 | 75 |
| 額定輸出電流(A) | 91 | 112 | 112 | 150 | 150 | 176 | 176 | 210 | 210 | 253 | |
| 輸出電壓 | 三相 0~輸入電壓 | ||||||||||
| 最高輸出頻率 | 500Hz（可通過參數更改） | ||||||||||
| 載波頻率 | 0.8kHz~8.0kHz（可根據負載特性，自動調整載波頻率） | ||||||||||
| 過載能力 | G型機：150%額定電流60s P型機：110% 額 定電流60s | ||||||||||
| 輸入 | 額定輸入電流(A) | 89 | 111 | 106 | 143 | 139 | 167 | 164 | 198 | 196 | 239 |
| 額定電壓和額定頻率 | AC：三相200V~240V，50/60Hz | ||||||||||
| 電壓允許波動范圍 | -15%~10%，實際允許范圍：AC 170V~264V | ||||||||||
| 頻率允許波動范圍 | ±5%，實際允許范圍：47.5Hz~63Hz | ||||||||||
| 電源容量（kVA） | 40.7 | 50.8 | 48.5 | 65.4 | 63.6 | 76.4 | 75 | 90.5 | 89.6 | 109.3 | |
| 散熱設計 | 發熱功耗（kW） | 1.01 | 1.22 | 1.21 | 1.61 | 1.57 | 1.91 | 1.81 | 2.22 | 2.14 | 2.67 |
| 排風量（CFM） | 122.2 | 122.2 | 122.2 | 122.2 | 218.6 | 218.6 | 287.2 | 287.2 | 354.2 | 354.2 | |
| 過電壓等級 | OVCIII | ||||||||||
| 污染等級 | PD2 | ||||||||||
| 防護等級 | IP20（open type，IP防護等級適用于IEC產品） | ||||||||||
相關資料：MD290通用型變頻器，MD290系列通用變頻器綜合手冊，垂直升降類解決方案，印刷行業解決方案和相關圖紙及其他相關資料請聯系我們的產品經理。
MD310 系列變頻器是一款通用緊縮型多功能變頻器，采用開環矢量和V/F 控制方式，以高性能的電流矢量控制技術可實現異步電機控制。MD310 標配RS485 通訊接口，支持Modbus RTU 通訊，可擴展I/O 擴展卡、CAN 通信擴展卡。內置PID 可方便實現閉環過程控制系統，最多可實現16 段速運行?？捎糜诩徔棥⒃旒?、拉絲、機床、 包裝、食品、風機、水泵及各種自動化生產設備的驅動。
產品特性
小體積：結構緊湊，支持并列安裝，更節省安裝空間；
過勵磁功能：可以有效抑制減速過程中母線電壓上升，避免頻繁報過壓故障；
控制應用：內置有PID調節器，配合頻率給定通道的選擇，用戶可方便地實現過程控制的自動調節，實現例如恒溫、恒壓、張力等控制應用；
擺頻功能：在紡織、化纖的加工設備中，使用擺頻功能，可以改善紗錠繞卷的均勻平密；
分時控制：可儲存 4 套電機參數，一臺變頻器可分時控制四臺電機運行；
定時運行功能：運行時間可以通過參數和模擬量設置；
快速總線聯接：標配 RS485 通訊接口，支持 Modbus RTU 通訊，可擴展 CANLink，實現與匯川產品的快速總線聯接；
虛擬示波器功能：支持變頻器參數操作及虛擬示波器功能，通過虛擬示波器可實現對變頻器內部狀態的圖形監視；
標配制動單元：用戶直接接制動電阻，不用外置制動，節省成本

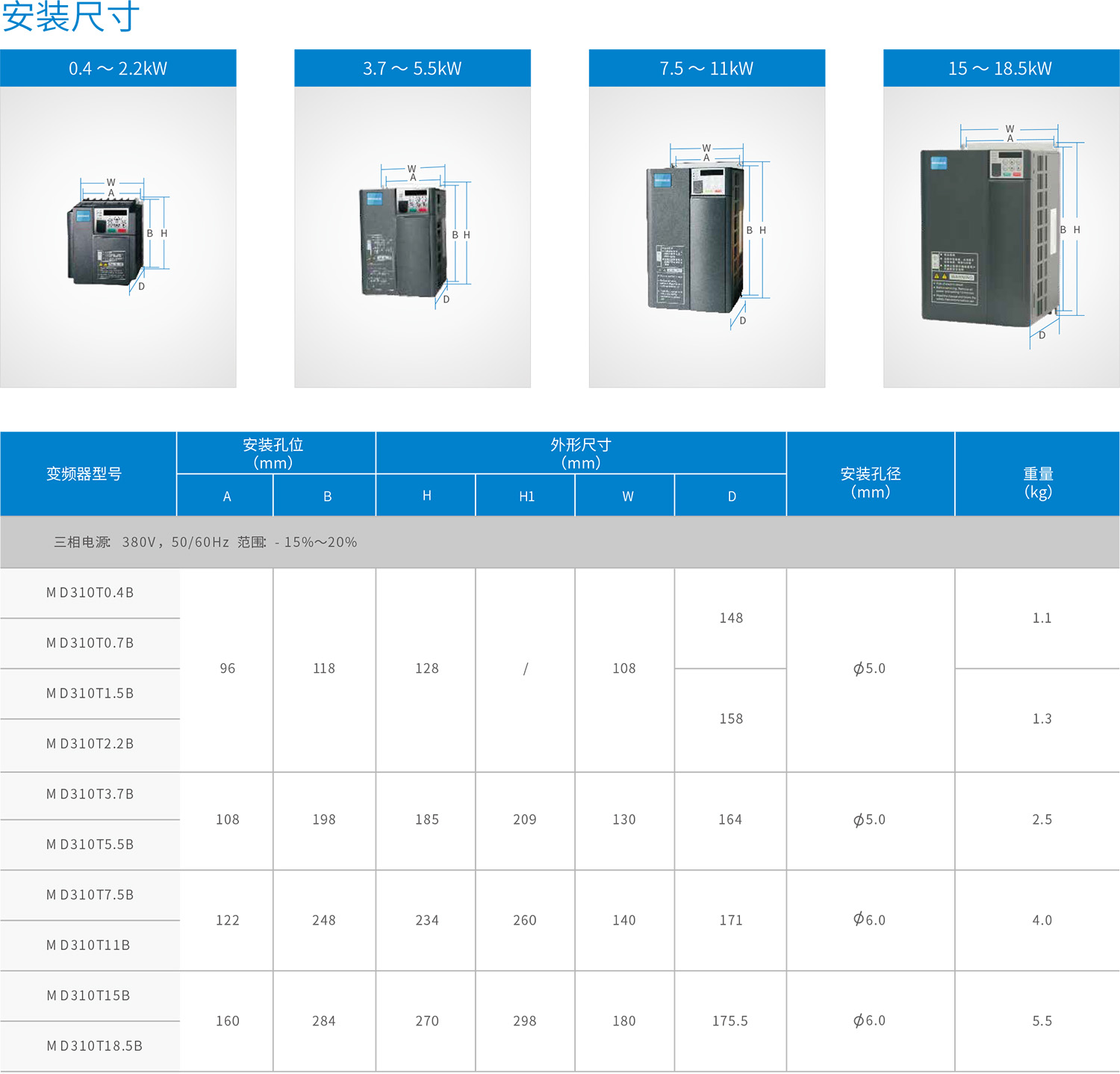

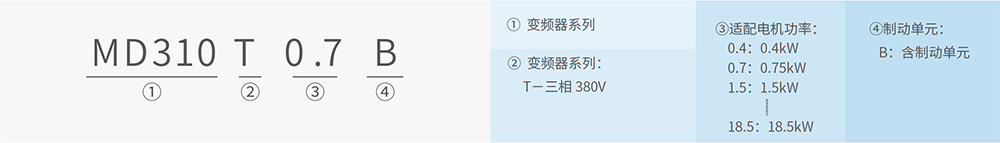

型號與技術參數（安裝尺寸）
| 變頻器型號 | 電源容量 | 輸入電流 | 輸出電流 | 適配電機 | |
| 三相電源： 380V ，50/60Hz 范圍：- 15%～20% | |||||
| MD310T0.4B | 1.0kVA | 1.9A | 1.5A | 0.4kW | 0.5 HP |
| MD310T0.7B | 1.5kVA | 3.4A | 2.1A | 0.75kW | 1 HP |
| MD310T1.5B | 3.0kVA | 5.0A | 3.8A | 1.5kW | 2 HP |
| MD310T2.2B | 4.0kVA | 5.8A | 5.1A | 2.2kW | 3 HP |
| MD310T3.7B | 5.9kVA | 10.5A | 9.0A | 3.7kW | 5 HP |
| MD310T5.5B | 8.9kVA | 14.6A | 13.0A | 5.5kW | 7.5 HP |
| MD310T7.5B | 11.0kVA | 20.5A | 17.0A | 7.5kW | 10 HP |
| MD310T11B | 17.0kVA | 26.0A | 25.0A | 11.0kW | 15 HP |
| MD310T15B | 21.0kVA | 35.0A | 32.0A | 15.0kW | 20 HP |
| MD310T18.5B | 24.0kVA | 38.5A | 37.0A | 18.5kW | 25 HP |
相關資料：MD系列緊湊型變頻器，用戶手冊，變頻器擴展卡選型手冊和相關圖紙及其他相關資料請聯系我們的產品經理。

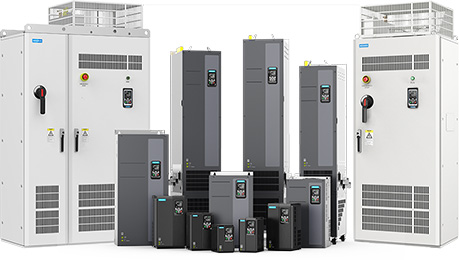

MD520系列變頻器是一款通用高性能電流矢量變頻器，主要用于控制和調節三相交流異步電機和三相交流永磁電機的速度和轉矩，內置多種故障檢測功能和停機機制，搭配 SIL3 等級 的 STO 安全功能，滿足生產過程中的人身和設備安全；符合 CE、UL、 EAC、UKCA、安全認證等認證標準，覆蓋全球應用范圍；可用于空壓機、紡織、造紙、拉絲、線纜、橡塑、陶瓷、機床、包裝、食品、風機、水泵及其他自動化生產設備的驅動。
產品特性
驅動專家：異步電機（IM），同步電機（SM），同步磁阻電機（SynRM）均可匹配，助力用戶設備節能升級改造；
性能升級：較上代變頻器性能全面升級，0HZ最大150%出力，開環矢量調速范圍可達1:500，助力用戶高質量、高效率的生產；
功能豐富：支持功能安全STO，故障跛行，位置控制，抱閘控制，自由編程，張力應用，風機/水泵等應用，令變頻器適用于各種應用場景；

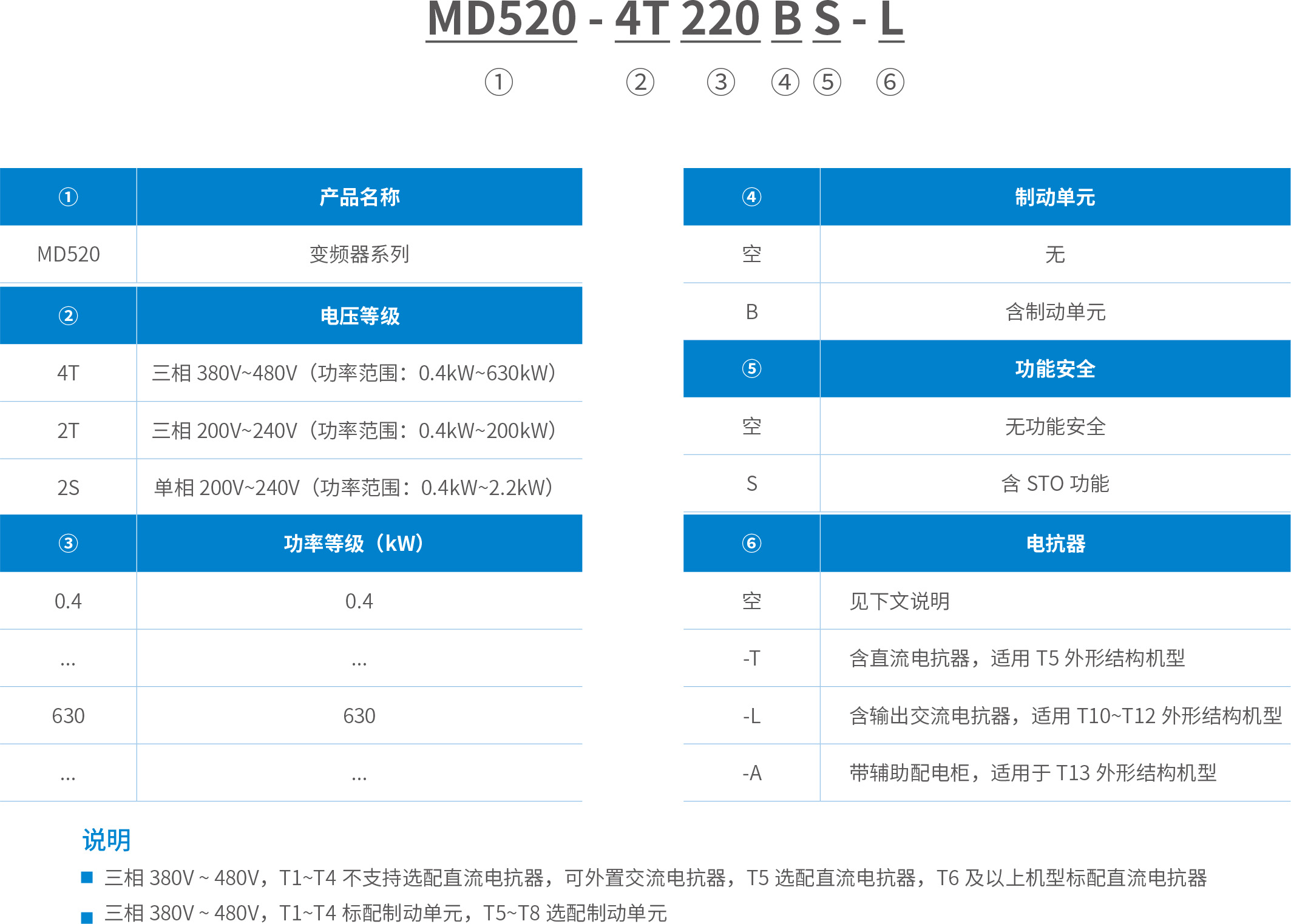

MD520 - 命名規則
MD520- 電氣參數
| 變頻器型號 | 體積 | 重載應用 | 輕載應用 | ||||||||
| 電源容量 | 輸入 電流 | 額定功率 | 輸出 電流 | 電源容量 | 輸入 電流 | 額定功率 | 輸出 電流 | ||||
| （kVA） | （A） | （kW） | （HP） | （A） | （kVA） | （A） | （kW） | （HP） | （A） | ||
| 三相 380-480Vac，50/60Hz | |||||||||||
| MD520-4T0.4B(S) | T1 | 2 | 1.8 | 0.4 | 0.5 | 1.5 | 2.8 | 2.5 | 0.7 | 1 | 2.1 |
| MD520-4T0.7B(S) | T1 | 2.8 | 2.4 | 0.8 | 1 | 2.1 | 4.1 | 3.7 | 1.1 | 1.5 | 3.1 |
| MD520-4T1.1B(S) | T1 | 4.1 | 3.7 | 1.1 | 1.5 | 3.1 | 5.0 | 4.6 | 1.5 | 2 | 3.8 |
| MD520-4T1.5B(S) | T1 | 5 | 4.6 | 1.5 | 2 | 3.8 | 6.7 | 6.4 | 2.2 | 3 | 5.1 |
| MD520-4T2.2B(S) | T1 | 6.7 | 6.3 | 2.2 | 3 | 5.1 | 9.5 | 9.1 | 3 | 4 | 7.2 |
| MD520-4T3.0B(S) | T1 | 9.5 | 9 | 3 | 4 | 7.2 | 12 | 11.3 | 3.7 | 5 | 9 |
| MD520-4T3.7B(S) | T2 | 12 | 11.4 | 3.7 | 5 | 9 | 17.5 | 15.9 | 5.5 | 7.5 | 13 |
| MD520-4T5.5B(S) | T2 | 17.5 | 16.7 | 5.5 | 7.5 | 13 | 22.8 | 22.4 | 7.5 | 10 | 17 |
| MD520-4T7.5B(S) | T3 | 22.8 | 21.9 | 7.5 | 10 | 17 | 33.4 | 32.9 | 11 | 15 | 25 |
| MD520-4T11B(S) | T3 | 33.4 | 32.2 | 11 | 15 | 25 | 42.8 | 39.7 | 15 | 20 | 32 |
| MD520-4T15B(S) | T4 | 42.8 | 41.3 | 15 | 20 | 32 | 45 | 44 | 18.5 | 25 | 37 |
| MD520-4T18.5(B)(S) | T5 | 36 | 49.5 | 18.5 | 25 | 37 | 44 | 59 | 22 | 30 | 45 |
| MD520-4T18.5(B)(S)-T | T5 | 33 | 43.4 | 18.5 | 25 | 37 | 39 | 51.3 | 22 | 30 | 45 |
| MD520-4T22(B)(S) | T5 | 44 | 59 | 22 | 30 | 45 | 59 | 65.8 | 30 | 40 | 60 |
| MD520-4T22(B)(S)-T | T5 | 39 | 51.3 | 22 | 30 | 45 | 52 | 65.8 | 30 | 40 | 60 |
| MD520-4T30(B)(S) | T6 | 52 | 57 | 30 | 40 | 60 | 65 | 71 | 37 | 50 | 75 |
| MD520-4T37(B)(S) | T6 | 63 | 69 | 37 | 50 | 75 | 79 | 86 | 45 | 60 | 91 |
| MD520-4T45(B)(S) | T7 | 81 | 89 | 45 | 60 | 91 | 97 | 111 | 55 | 75 | 112 |
| MD520-4T55(B)(S) | T7 | 97 | 106 | 55 | 75 | 112 | 127 | 143 | 75.0 | 100 | 150 |
| MD520-4T75(B)(S) | T8 | 127 | 139 | 75 | 100 | 150 | 150 | 167 | 90 | 125 | 176 |
| MD520-4T90(S) | T8 | 150 | 164 | 90 | 125 | 176 | 179 | 198 | 110 | 150 | 210 |
| MD520-4T110(S) | T8 | 179 | 196 | 110 | 150 | 210 | 220 | 239 | 132 | 180 | 253 |
| MD520-4T132(S) | T9 | 220 | 240 | 132 | 180 | 253 | 263 | 295 | 160 | 220 | 304 |
| MD520-4T160(S) | T9 | 263 | 287 | 160 | 220 | 304 | 334 | 359 | 200 | 275 | 377 |
| MD520-4T200(S)(-L) | T10 | 334 | 365 | 200 | 275 | 377 | 404 | 456 | 250 | 340 | 465 |
| MD520-4T220(S)(-L) | T10 | 375 | 410 | 220 | 300 | 426 | 453 | 507 | 280 | 380 | 520 |
| MD520-4T250(S)(-L) | T11 | 404 | 441 | 250 | 340 | 465 | 517 | 559 | 315 | 430 | 585 |
| MD520-4T280(S)(-L) | T11 | 453 | 495 | 280 | 380 | 520 | 565 | 624 | 355 | 485 | 650 |
| MD520-4T315(S)(-L) | T12 | 517 | 565 | 315 | 430 | 585 | 629 | 708 | 400 | 545 | 725 |
| MD520-4T355(S)(-L) | T12 | 565 | 617 | 355 | 485 | 650 | 716 | 782 | 450 | 600 | 820 |
| MD520-4T400(S)(-L) | T12 | 629 | 687 | 400 | 545 | 725 | 952 | 840 | 500 | 800 | 880 |
| MD520-4T500(S)(-A) | T13 | 766 | 838.1 | 500 | 680 | 900 | 952 | 1041 | 630 | 857 | 1120 |
| MD520-4T560(S)(-A) | T13 | 868 | 949.6 | 560 | 762 | 1020 | 1070 | 1170.9 | 710 | 966 | 1260 |
| MD520-4T630(S)(-A) | T13 | 957 | 1043.5 | 630 | 857 | 1120 | 1194 | 1301.5 | 800 | 1088 | 1460 |
| 三相 200~240Vac，50/60Hz | |||||||||||
| MD520-2T0.4B(S) | T1 | 1.1 | 2.4 | 0.4 | 0.5 | 2.1 | 2.1 | 3.7 | 0.7 | 1.0 | 3.1 |
| MD520-2T0.7B(S) | T1 | 2.1 | 4.6 | 0.8 | 1.0 | 3.8 | 2.9 | 6.4 | 1.1 | 1.5 | 5.1 |
| MD520-2T1.1B(S) | T1 | 2.9 | 6.3 | 1.1 | 1.5 | 5.1 | 4.1 | 9.1 | 1.5 | 2.0 | 7.2 |
| MD520-2T1.5B(S) | T1 | 4.1 | 9.0 | 1.5 | 2.0 | 7.2 | 5.2 | 11.3 | 2.2 | 3.0 | 9.0 |
| MD520-2T2.2B(S) | T2 | 5.2 | 11.4 | 2.2 | 3.0 | 9.0 | 7.6 | 15.9 | 3.7 | 5.0 | 13.0 |
| MD520-2T3.7B(S) | T2 | 7.6 | 16.7 | 3.7 | 5.0 | 13.0 | 14.7 | 22.4 | 5.5 | 7.5 | 17.0 |
| MD520-2T5.5B(S) | T3 | 14.7 | 32.2 | 5.5 | 7.5 | 25.0 | 18.9 | 39.7 | 7.5 | 10.0 | 32.0 |
| MD520-2T7.5B(S) | T4 | 18.9 | 41.3 | 7.5 | 10.0 | 32.0 | 27.0 | 44.0 | 11.0 | 15.0 | 37.0 |
| MD520-2T11(B)(S) | T5 | 27.0 | 59.0 | 11.0 | 15.0 | 45.0 | 26.1 | 65.8 | 15.0 | 20.0 | 60.0 |
| MD520-2T15(B)(S) | T6 | 26.1 | 57.0 | 15.0 | 20.0 | 60.0 | 31.6 | 71.0 | 18.5 | 25.0 | 75.0 |
| MD520-2T18.5(B)(S) | T6 | 31.6 | 69.0 | 18.5 | 25.0 | 75.0 | 40.7 | 86.0 | 22.0 | 30.0 | 91.0 |
| MD520-2T22(B)(S) | T7 | 40.7 | 89.0 | 22.0 | 30.0 | 91.0 | 48.5 | 111.0 | 30.0 | 40.0 | 112.0 |
| MD520-2T30(B)(S) | T7 | 48.5 | 106.0 | 30.0 | 40.0 | 112.0 | 63.6 | 143.0 | 37.0 | 50.0 | 150.0 |
| MD520-2T37(B)(S) | T8 | 63.6 | 139.0 | 37.0 | 50.0 | 150.0 | 75.0 | 167.0 | 45.0 | 60.0 | 176.0 |
| MD520-2T45(S) | T8 | 75.0 | 164.0 | 45.0 | 60.0 | 176.0 | 89.6 | 198.0 | 55.0 | 75.0 | 210.0 |
| MD520-2T55(S) | T8 | 89.6 | 196.0 | 55.0 | 75.0 | 210.0 | 109.0 | 239.0 | 75.0 | 100.0 | 253.0 |
| MD520-2T75(S) | T9 | 131.0 | 287.0 | 75.0 | 100.0 | 304.0 | 164.0 | 359.0 | 90.0 | 125.0 | 377.0 |
| MD520-2T90(S) | T10 | 167.0 | 365.0 | 90.0 | 125.0 | 377.0 | 209.0 | 456.0 | 110.0 | 150.0 | 465.0 |
| MD520-2T110(S) | T10 | 187.0 | 410.0 | 110.0 | 150.0 | 426.0 | 232.0 | 507.0 | 132.0 | 180.0 | 520.0 |
| MD520-2T132(S) | T11 | 202.0 | 441.0 | 132.0 | 180.0 | 465.0 | 256.0 | 559.0 | 160.0 | 220.0 | 585.0 |
| MD520-2T160(S) | T12 | 258.0 | 565.0 | 160.0 | 220.0 | 585.0 | 324.0 | 708.0 | 200.0 | 275.0 | 725.0 |
| MD520-2T200(S) | T12 | 314.0 | 687.0 | 200.0 | 275.0 | 725.0 | 384.0 | 840.0 | 220.0 | 300.0 | 880.0 |
| 單相 200~240Vac，50/60Hz | |||||||||||
| MD520-2S0.4B(S) | T2 | 1.4 | 5.4 | 0.4 | 0.5 | 2.3 | / | / | / | / | / |
| MD520-2S0.7B(S) | T2 | 2.2 | 8.2 | 0.7 | 1.0 | 4.0 | / | / | / | / | / |
| MD520-2S1.5B(S) | T2 | 3.7 | 14.0 | 1.5 | 2.0 | 7.0 | / | / | / | / | / |
| MD520-2S2.2B(S) | T2 | 6.0 | 20.0 | 2.2 | 3.0 | 9.6 | / | / | / | / | / |
相關資料：MD520系列高性能通用變頻器，用戶手冊，功能手冊和相關圖紙及其他相關資料請聯系我們的產品經理。
MD580 系列變頻器是一款低壓高性能工程型變頻器，同時支持三相交流永磁同步電機和異步電機的控制。變頻器采用高性能的矢量控制技術，低速高轉矩輸出，具有良好的動態特性、超強的過載能力，具備用戶可編程功能及后臺軟件監控、通訊總線功能，支持多種編碼器類型，組合功能豐富強大，性能穩定。應用于冶金、有色、建材、造紙、化工、市政等行業。
產品特性
安全保護：標配STO滿足TUV SIL3安全認證；支持黑匣子循環故障監控；國內首家發證ATEX認證；
穩定可靠：10年設計壽命；滿足SEMI47要求，低電壓穿越功能；無電抗器最大300米長線驅動；
功能強大：支持同異步機驅動；7種通訊總線；全閉環應用；
方便易用：獨立24V供電，冗余調試；支持Type-C后臺連接；連接器自由編程；

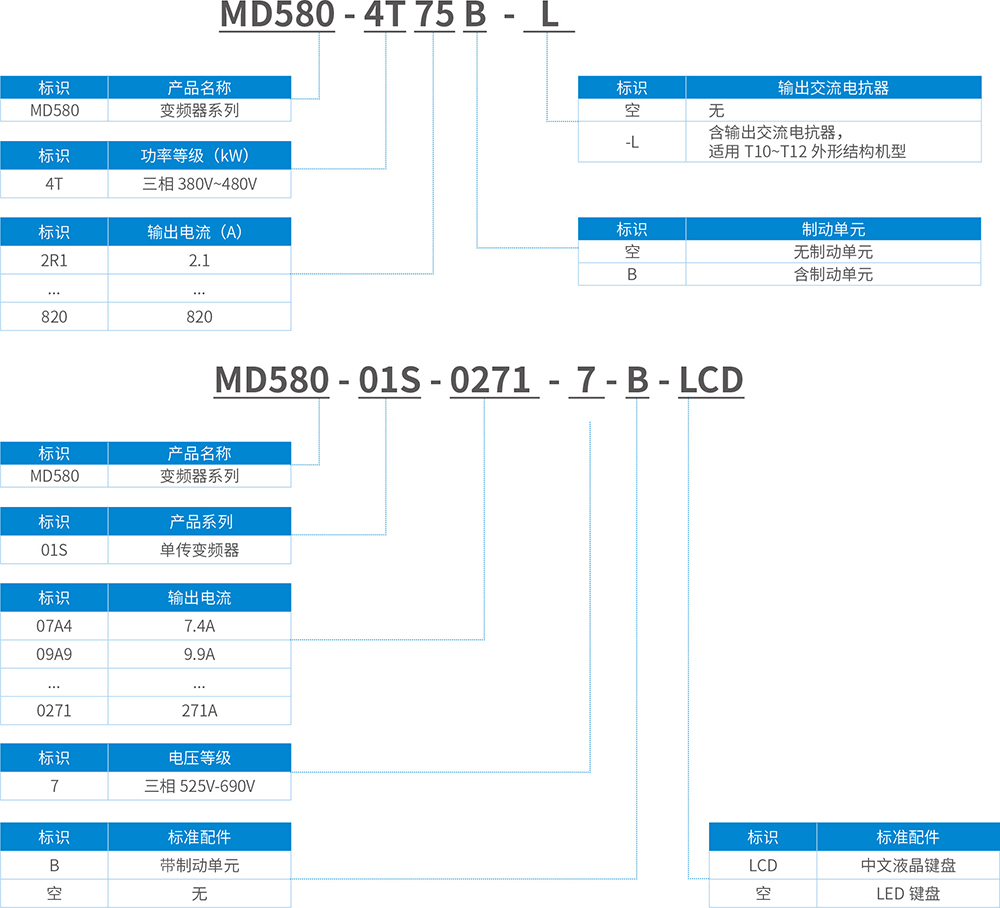

MD580 - 命名規則

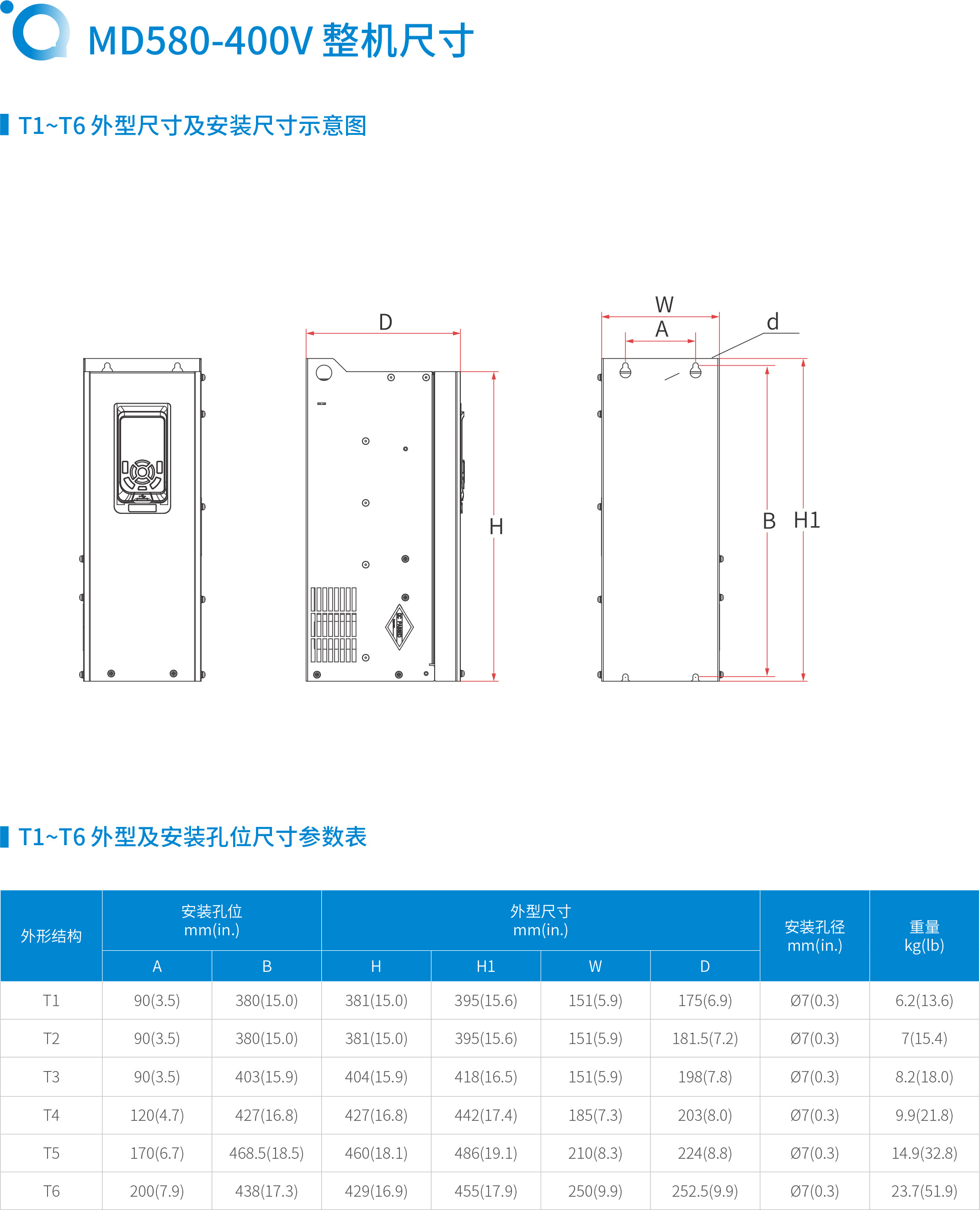

MD580-400V 產品選型表
| 體 積 | 型號 | LD 輕載應用 | HD 重載 | 附件選型 | |||||
| 額定 功率 （kW） | 額定輸 入電流 （A） | 額定輸 出電流 （A） | 功率 （kW） | 額定輸 入電流 （A） | 額定輸 出電流 （A） | 選配交流輸入電抗器 | 交流輸出電抗器 | ||
| T1 | MD580-4T2R1B | 0.7 | 2.5 | 2.1 | 0.4 | 1.8 | 1.5 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% |
| MD580-4T3R1B | 1.1 | 3.7 | 3.1 | 0.8 | 2.4 | 2.1 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% | |
| MD580-4T3R8B | 1.5 | 4.6 | 3.8 | 1.1 | 3.7 | 3.1 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% | |
| MD580-4T5R1B | 2.2 | 6.4 | 5.1 | 1.5 | 4.6 | 3.8 | MD-ACL-10-5-4T | MD-OCL-7-1.0-4T-1% | |
| MD580-4T7R2B | 3 | 9.1 | 7.2 | 2.2 | 6.3 | 5.1 | MD-ACL-10-5-4T | MD-OCL-10-0.7-4T-1% | |
| MD580-4T9B | 3.7 | 11.3 | 9 | 3 | 9 | 7.2 | MD-ACL-15-3-4T | MD-OCL-10-0.7-4T-1% | |
| T2 | MD580-4T13B | 5.5 | 15.9 | 13 | 3.7 | 11.4 | 9 | MD-ACL-40-1.45-4T | MD-OCL-15-0.47-4T-1% |
| MD580-4T17B | 7.5 | 22.4 | 17 | 5.5 | 16.7 | 13 | MD-ACL-40-1.45-4T | MD-OCL-20-0.35-4T-1% | |
| T3 | MD580-4T25B | 11 | 32.9 | 25 | 7.5 | 21.9 | 17 | MD-ACL-40-1.45-4T | MD-OCL-30-0.23-4T-1% |
| MD580-4T32B | 15 | 39.7 | 32 | 11 | 32.2 | 25 | MD-ACL-40-1.45-4T | MD-OCL-40-0.18-4T-1% | |
| T4 | MD580-4T37B | 18.5 | 48.6 | 37 | 15 | 41.3 | 32 | MD-ACL-50-0.28-4T-2% | MD-OCL-40-0.18-4T-1% |
| T5 | MD580-4T45(B) | 22 | 59 | 45 | 18.5 | 49.5 | 37 | MD-ACL-60-0.24-4T-2% | MD-OCL-50-0.14-4T-1% |
| MD580-4T60(B) | 30 | 65.8 | 60 | 22 | 59 | 45 | MD-ACL-90-0.16-4T-2% | MD-OCL-60-0.12-4T-1% | |
| T6 | MD580-4T75(B) | 37 | 71 | 75 | 30 | 57 | 60 | MD-ACL-90-0.16-4T-2% | MD-OCL-80-0.087-4T-1% |
| MD580-4T91(B) | 45 | 86 | 91 | 37 | 69 | 75 | MD-ACL-90-0.16-4T-2% | MD-OCL-120-0.058-4T-1% | |
| T7 | MD580-4T112(B) | 55 | 111 | 112 | 45 | 89 | 91 | MD-ACL-120-0.12-4T-2% | MD-OCL-120-0.058-4T-1% |
| MD580-4T150(B) | 75 | 143 | 150 | 55 | 106 | 112 | MD-ACL-150-0.095-4T-2% | MD-OCL-150-0.047-4T-1% | |
| T8 | MD580-4T176(B) | 90 | 167 | 176 | 75 | 139 | 150 | MD-ACL-200-0.07-4T-2% | MD-OCL-200-0.035-4T-1% |
| MD580-4T210 | 110 | 198 | 210 | 90 | 164 | 176 | MD-ACL-200-0.07-4T-2% | MD-OCL-250-0.028-4T-1% | |
| MD580-4T253 | 132 | 239 | 253 | 110 | 196 | 210 | MD-ACL-250-0.056-4T-2% | MD-OCL-330-0.021-4T-1% | |
| T9 | MD580-4T304 | 160 | 295 | 304 | 132 | 240 | 253 | MD-ACL-330-0.042-4T-2% | MD-OCL-330-0.021-4T-1% |
| MD580-4T377 | 200 | 359 | 377 | 160 | 287 | 304 | MD-ACL-490-0.028-4T-2% | MD-OCL-490-0.014-4T-1% | |
| T10 | MD580-4T426 | 220 | 410 | 426 | 200 | 365 | 377 | MD-ACL-490-0.028-4T-2% | MD-OCL-490-0.014-4T-1% |
| MD580-4T426-L | 220 | 410 | 426 | 200 | 365 | 377 | MD-ACL-490-0.028-4T-2% | / | |
| MD580-4T465 | 250 | 456 | 465 | 220 | 410 | 426 | MD-ACL-490-0.028-4T-2% | MD-OCL-490-0.014-4T-1% | |
| MD580-4T465-L | 250 | 456 | 465 | 220 | 410 | 426 | MD-ACL-490-0.028-4T-2% | / | |
| T11 | MD580-4T520 | 280 | 507 | 520 | 250 | 441 | 465 | MD-ACL-660-0.021-4T-2% | MD-OCL-660-0.011-4T-1% |
| MD580-4T520-L | 280 | 507 | 520 | 250 | 441 | 465 | MD-ACL-660-0.021-4T-2% | / | |
| MD580-4T585 | 315 | 559 | 585 | 280 | 495 | 520 | MD-ACL-660-0.021-4T-2% | MD-OCL-660-0.011-4T-1% | |
| MD580-4T585-L | 315 | 559 | 585 | 280 | 495 | 520 | MD-ACL-660-0.021-4T-2% | / | |
| T12 | MD580-4T650 | 355 | 624 | 650 | 315 | 565 | 585 | MD-ACL-660-0.021-4T-2% | MD-OCL-660-0.011-4T-1% |
| MD580-4T650-L | 355 | 624 | 650 | 315 | 565 | 585 | MD-ACL-660-0.021-4T-2% | / | |
| MD580-4T725 | 400 | 708 | 725 | 355 | 617 | 650 | MD-ACL-800-0.017-4T-2% | MD-OCL-800-0.0087-4T-1% | |
| MD580-4T725-L | 400 | 708 | 725 | 355 | 617 | 650 | MD-ACL-800-0.017-4T-2% | / | |
| MD580-4T820 | 450 | 782 | 820 | 400 | 687 | 725 | MD-ACL-800-0.017-4T-2% | MD-OCL-800-0.0087-4T-1% | |
| MD580-4T820-L | 450 | 782 | 820 | 400 | 687 | 725 | MD-ACL-800-0.017-4T-2% | / | |

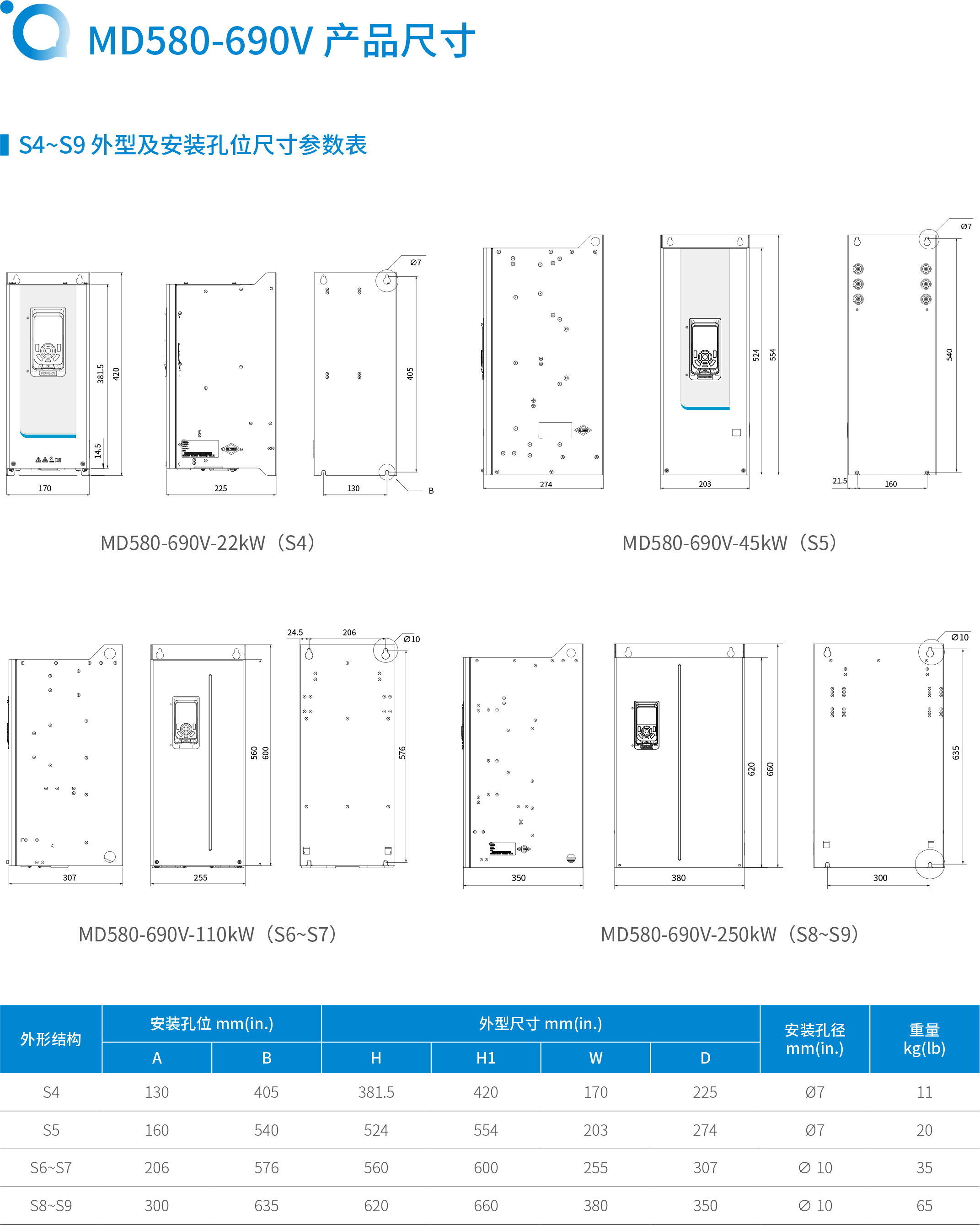

MD580-690V 產品選型表
| 外形結構 | 型號 | 無過載應用 | 輕過載應用 | 重過載應用 | |||
| 額定電流A | 額定功率kW | 額定電流A | 額定功率kW | 額定電流A | 額定功率kW | ||
| S4 | MD580-01S-07A4-7-B(-LCD) | 7.4 | 5.5 | 7 | 5.5 | 5.6 | 4 |
| MD580-01S-09A9-7-B-(-LCD) | 9.9 | 7.5 | 9.4 | 7.5 | 7.4 | 5.5 | |
| MD580-01S-14A3-7-B(-LCD) | 14.3 | 11 | 13.6 | 11 | 9.9 | 7.5 | |
| MD580-01S-0019-7-B(-LCD) | 19 | 15 | 18.1 | 15 | 14.3 | 11 | |
| MD580-01S-0023-7-B(-LCD) | 23 | 18.5 | 21.9 | 18.5 | 19 | 15 | |
| MD580-01S-0027-7-B(-LCD) | 27 | 22 | 25.7 | 22 | 23 | 18.5 | |
| S5 | MD580-01S-0035-7(-LCD) | 35 | 30 | 33 | 30 | 26 | 22 |
| MD580-01S-0042-7(-LCD) | 42 | 37 | 40 | 37 | 35 | 30 | |
| MD580-01S-0049-7(-LCD) | 49 | 45 | 47 | 45 | 42 | 37 | |
| S6 | MD580-01S-0061-7(-LCD) | 61 | 55 | 58 | 55 | 49 | 45 |
| MD580-01S-0084-7(-LCD) | 84 | 75 | 80 | 75 | 61 | 55 | |
| S7 | MD580-01S-0098-7(-LCD) | 98 | 90 | 93 | 90 | 84 | 75 |
| MD580-01S-0119-7(-LCD) | 119 | 110 | 113 | 110 | 98 | 90 | |
| S8 | MD580-01S-0142-7(-LCD) | 142 | 132 | 135 | 132 | 119 | 110 |
| MD580-01S-0174-7(-LCD) | 174 | 160 | 165 | 160 | 142 | 132 | |
| S9 | MD580-01S-0210-7(-LCD) | 210 | 200 | 200 | 200 | 174 | 160 |
| MD580-01S-0271-7(-LCD) | 271 | 250 | 257 | 250 | 210 | 200 | |
相關資料：MD580高性能工程型變頻器，用戶手冊，功能手冊和相關圖紙及其他相關資料請聯系我們的產品經理。
上一個產品
下一個產品
