電光Q開關驅動電源（普克爾盒電源）采用時間嚴格受控的高壓脈沖電源來開啟和關閉?？刂品绞接袃煞N：退壓方式和升壓方式?？捎脕眚?qū)動鈮酸鋰、BBO和DKDP等電光Q開關，特別適合需要窄脈寬的脈沖激光器，研發調Q激光器，超快激光再生放大器等等。
我們一站式供應各種類型的電光Q開關電源,電光Q驅動電源,普克爾盒電源,普克爾高壓電源,電光Q驅,電光開關電源,電光Q開關驅動器,普克爾盒驅動電源,普克爾盒驅動器,普克爾盒驅動板,電光調制器驅動源,電光調制器射頻驅動模塊,電光相位體調制器驅動電路，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

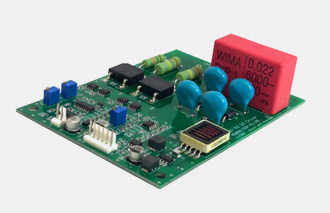

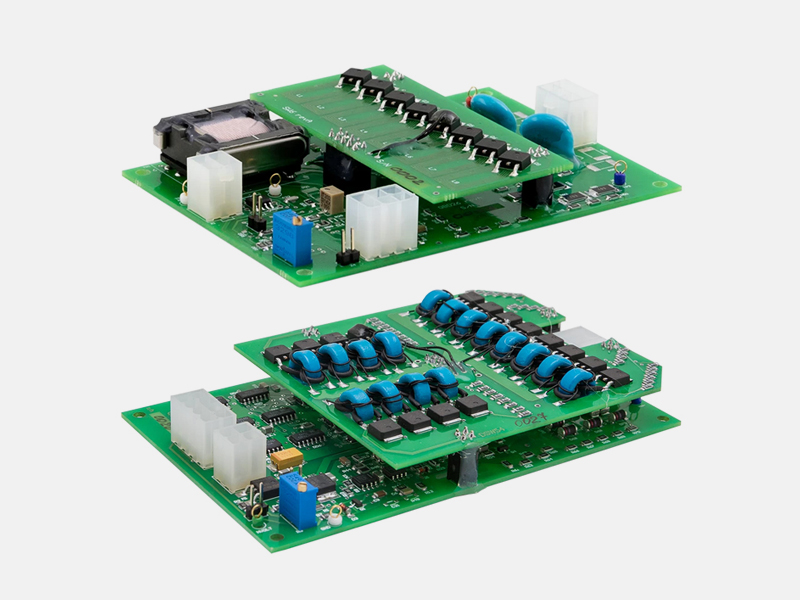

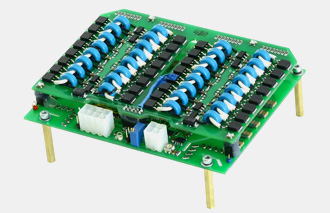

QBD系列是一款非常簡單、緊湊且價格低廉的普克爾盒驅動板，這些驅動板的輸出電壓范圍（高達6.0kV 雙極），專門設計用于通過施加快速開關高壓來控制普克爾盒。這些模塊需要+24V直流電源和脈沖發生器來設置工作頻率。用戶可以手動（通過板載配置微調器）或遠程（將直流電壓施加到相應的引腳）在工作范圍內對輸出電壓電平進行編程。QBD系列基于MOSFET技術，為前沿脈沖提供高重復率和快速轉換時間。QBD的恢復時間相對較長（后脈沖沿為5-10μs，而QBU的恢復時間<20ns）。
主要特點：
緊湊性（90x50x20mm）
退壓式和升壓式（固定）
高達4kV的輸出電壓
高達 50-100 kHz 的重復率（取決于電壓）
<20ns上升時間或<20ns下降時間（前沿）
主要應用：
調Q
主要技術參數
| 輸入電壓 | +24VDC |
| 工作模式 | 退壓式和升壓式 |
| 電壓，高電平 | 調節，高達6kV |
| 電壓，低電平 | 固定，0V |
| 最大重復率 | 高達100kHz或更高（取決于負載和電壓） |
| 上升時間（下降時間） | <20ns |
| 恢復時間 | 5-10us（取決于負載） |
| 抖動 | 10ns |
| 延遲時間 | 1us |
| 負載電容 | 高達0.5nF |
| 工作溫度 | +10~+40℃（可根據要求提供更寬的溫度范圍） |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 110x80x25mm |
| 重量 | 0.1kg |
常用型號
| 退壓式 | 升壓式 | ||
| QBD-6024-DN | 退壓式，2.4-6.0kV高壓調節范圍 | QBD-6024-UP | 升壓式，2.4-6.0kV高壓調節范圍 |
| QBD-5020-DN | 退壓式，2.0-5.0kV高壓調節范圍 | QBD-5020-UP | 升壓式，2.0-5.0kV高壓調節范圍 |
| QBD-4016-DN | 退壓式，1.6-4.0kV高壓調節范圍 | QBD-4016-UP | 升壓式，1.6-4.0kV高壓調節范圍 |
| QBD-3012-DN | 退壓式，1.2-3.0kV高壓調節范圍 | QBD-3012-UP | 升壓式，1.2-3.0kV高壓調節范圍 |
| QBD-2008-DN | 退壓式，0.8-2.0kV高壓調節范圍 | QBD-2008-UP | 升壓式，0.8-2.0kV高壓調節范圍 |
| QBD-1004-DN | 退壓式，0.4-1.0 kV高壓調節范圍 | QBD-1004-UP | 升壓式，0.4-1.0kV高壓調節范圍 |
可根據要求提供其他輸出電壓

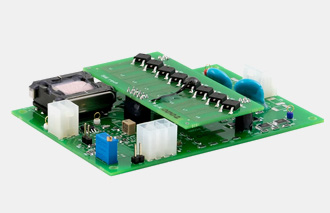

QBD系列是一款非常簡單、緊湊且價格低廉的普克爾盒驅動板，這些驅動板的輸出電壓范圍（高達4.0kV雙極），專門設計用于通過施加快速開關高壓來控制普克爾盒。這些模塊需要+24V直流電源和脈沖發生器來設置工作頻率。用戶可以手動（通過板載配置微調器）或遠程（將直流電壓施加到相應的引腳）在工作范圍內對輸出電壓電平進行編程。QBD-mini系列基于MOSFET技術，為前沿脈沖提供高重復率和快速轉換時間。QBD的恢復時間相對較長（后脈沖沿為5-10μs，而QBU的恢復時間<20ns）。
主要特點：
退壓式和升壓式（固定）
高達6kV的輸出電壓
高達100kHz的重復率
<20ns上升時間或<20ns下降時間（前沿）
主要應用：
調Q
主要技術參數
| 輸入電壓 | +24VDC |
| 工作模式 | 退壓式和升壓式 |
| 電壓，高電平 | 調節，高達4kV |
| 電壓，低電平 | 固定，0V |
| 最大重復率 | 高達100kHz或更高（取決于負載和電壓） |
| 上升時間（下降時間） | <20ns |
| 恢復時間 | 5-10us（取決于負載） |
| 抖動 | 10ns |
| 延遲時間 | 1us |
| 負載電容 | 高達0.5nF |
| 工作溫度 | +10~+40℃（可根據要求提供更寬的溫度范圍） |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 90%，不結露 |
| 尺寸 | 90x50x20mm |
| 重量 | 0.1kg |
常用型號
| 退壓式 | 升壓式 | ||
| QBD-mini-4016-DN | 退壓式，1.6-4.0 kV高壓調節范圍 | QBD-mini-4016-UP | 升壓式，1.6-4.0 kV高壓調節范圍 |
| QBD-mini-3012-DN | 退壓式，1.2-3.0 kV高壓調節范圍 | QBD-mini-3012-UP | 升壓式，1.2-3.0 kV高壓調節范圍 |
| QBD-mini-2008-DN | 退壓式，0.8-2.0 kV高壓調節范圍 | QBD-mini-2008-UP | 升壓式，0.8-2.0 kV高壓調節范圍 |
| QBD-mini-1004-DN | 退壓式，0.4-1.0 kV高壓調節范圍 | QBD-mini-1004-UP | 升壓式，0.4-1.0 kV高壓調節范圍 |
可根據要求提供其他輸出電壓

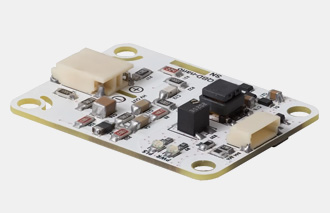

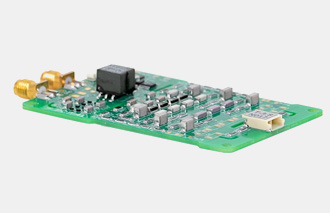

QBD-nano是一款極其緊湊的普克爾盒驅動板，可在寬溫度范圍內產生具有高重復率、快速上升時間和可調脈沖幅度的高壓脈沖。它可以產生高達3.8kV的雙極輸出電壓。QBD-nano 專門設計用于通過施加快速開關高壓來控制普克爾盒。該模塊需要+5V直流電源和脈沖發生器來設置工作頻率。用戶可以手動（通過板載配置微調器）或自動（在各個引腳之間施加直流電壓）在2600V-3800V范圍內（基本版本 QBD-nano-3801）對輸出電壓電平進行編程。QBD-nano 基于雪崩晶體管，為前沿脈沖提供快速轉換時間。QBD-nano 的恢復時間相對較長（后脈沖沿為5-10μs，而QBU-nano為1-3ns）。
主要特點：
結構緊湊（40x30x8mm）
雙極輸出
高達3.8kV的輸出電壓
高達4kHz的重復率
1-3ns上升時間
主要應用：
調Q
主要技術參數
| 輸入電壓 | +5VDC |
| 輸入電流 | 最大500mA |
| 輸出類型 | 雙極 |
| 電壓，高電平 | 2600-3800V可調 |
| 脈沖間穩定性 | < 1% |
| 上升時間 | 1-3ns |
| 脈沖保持時間 | 0.5-1.0us（出廠預設，默認0.8-0.9us） |
| 恢復時間 | <10us（取決于負載） |
| 抖動 | <0.1ns |
| 延遲時間 | <20ns |
| 重復率 | 最大4kHz（取決于負載和電壓） |
| 負載電容 | 推薦5-7pF，最大20pF |
| 工作溫度 | -40~+60℃ |
| 尺寸 | 40x30x8mm |
| 重量 | 0.01kg |
常用型號
| QBD-nano-3801 | UOUT=2.6-3.8kV，F(xiàn)MAX=1kHz，40x30mm尺寸的基本版本 |
| QBD-nano-2502 | UOUT=1.85-2.5kV，F(xiàn)MAX=2kHz，40x30mm尺寸的低成本低壓版本 |
| QBD-nano-5001 | UOUT=3.7-5kV，F(xiàn)MAX=1kHz，即將推出，尺寸為 40x35mm |
| QBD-nano-3804 | UOUT=2.6-3.8kV，F(xiàn)MAX=4kH，即將推出，尺寸為 40x35mm |

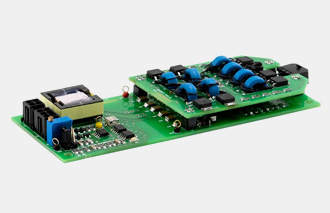

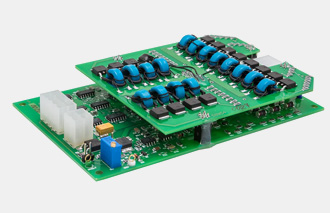

QBU系列是一款體積小、穩定性好、高重復率和的功能強大的多功能普克爾盒驅動板，輸出電壓范圍（高達6.0kV 雙極），方波輸出，高達0.5nF帶負載能力，可用于高級光束控制，專門設計用于通過施加快速開關高壓來控制普克爾盒，這些模塊需要 +24 V DC 電源和脈沖發生器來設置工作頻率和脈沖寬度。用戶可以手動（通過板載配置微調器）或遠程（將直流電壓施加到相應的引腳）在工作范圍內對輸出電壓電平進行編程。QBU系列基于 MOSFET 技術，為兩個脈沖邊沿提供高重復率和快速轉換時間 (< 15 ns)。
主要特點：
通過任意外部TTL信號輸出觸發，提供多種操作方案
高達6kV的輸出電壓
高達100kHz的重復率
<15ns（約10ns典型值）上升/下降時間
緊湊、易于內置的設計
主要應用：
調Q
脈沖選擇、脈沖切片
主要技術參數
| 輸入電壓 | +24VDC |
| 工作模式 | 輸出由任意外部TTL信號觸發 |
| 電壓，高電平 | 可調，高達6kV |
| 電壓，低電平 | 固定，0V |
| 脈沖寬度 | 200ns-∞ |
| 最大重復率 | 高達100kHz 或更高（取決于負載和電壓） |
| 上升/下降時間 | <15ns(~10 ns典型值) @負載<11pF；<20ns@負載<23pF |
| 抖動 | 10ns（LJ修改為1ns） |
| 延遲時間 | 1us（LJ修改為100ns） |
| 負載電容 | 高達0.5nF |
| 工作溫度 | +10~+40℃（可根據要求提供更寬的溫度范圍） |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 130x80x25mm |
| 重量 | 0.1kg |
常用型號
| QBU-6024 | 2.4-6.0kV高壓調節范圍 |
| QBU-5020 | 2.0-5.0kV高壓調節范圍 |
| QBU-4016 | 1.6-4.0kV高壓調節范圍 |
| QBU-3012 | 1.2-3.0kV高壓調節范圍 |
| QBU-2008 | 0.8-2.0kV高壓調節范圍 |
| QBU-1004 | 0.4-1.0kV高壓調節范圍 |
其他選項：-LJ為低抖動選項；可根據要求提供其他輸出電壓

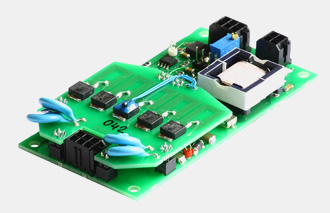

QBU-mini系列是一款體積小、穩定性好、高重復率和的功能強大的多功能普克爾盒驅動板，輸出電壓范圍（高達3.5kV 雙極），方波輸出，專門設計用于通過施加快速開關高壓來控制普克爾盒，這些模塊需要 +24V直流電源和脈沖發生器來設置工作頻率和脈沖寬度。用戶可以手動（通過板載配置微調器）或遠程（將直流電壓施加到相應的引腳）在工作范圍內對輸出電壓電平進行編程。QBU系列基于MOSFET技術，為兩個脈沖邊沿提供高重復率和快速轉換時間 (<15ns)。通過強制空氣冷卻保持足夠的冷卻，在低負載電容和低工作電壓下，模塊可以實現高達30kHz（連續模式）或50kHz（突發模式）的性能。在滿載（3.5kV，11pF）下，重復頻率高于8kHz。
主要特點：
緊湊（小至140x50x20mm）
輸出由任意外部TTL信號觸發
高達3.5kV的輸出電壓
高達50kHz的重復率（取決于電壓）
<15ns上升時間和下降時間
主要應用：
調Q
脈沖選擇、脈沖切片
主要技術參數
| 輸入電壓 | +24VDC |
| 工作模式 | 輸出由任意外部TTL信號觸發 |
| 電壓，高電平 | 可調，高達3.5kV |
| 電壓，低電平 | 固定，0 V |
| 脈沖寬度 | 200ns-∞ |
| 最大重復率 | >8kHz滿載（3.5kV，11pF）；高達30-50 kHz及更低負載電容和電壓時更高 |
| 上升/下降時間 | 10ns典型值 |
| 抖動 | ~2ns（LJ修改為1ns） |
| 延遲時間 | ~150ns（LJ修改為100ns） |
| 工作溫度 | +10~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 140x50x20mm |
| 重量 | 0.1kg |
常用型號
| QBU-mini-3514 | 1.4-3.5 kV高壓調節范圍 |
| QBU-mini-3012 | 1.2-3.0 kV高壓調節范圍 |
| QBU-mini-2008 | 0.8-2.0 kV高壓調節范圍 |
| QBU-mini-1004 | 0.4-1.0 kV高壓調節范圍 |
可根據要求提供其他輸出電壓

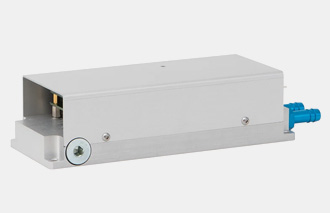

QBU-nano是一種緊湊型普克爾斯盒驅動器，可在寬溫度范圍內產生具有高重復率、快速上升和下降時間以及可調節脈沖持續時間和脈沖幅度的高壓脈沖。該模塊需要+12V直流電源和脈沖發生器來設置工作頻率和脈沖持續時間。輸出電壓電平（高達5.8kV）可由用戶手動（通過板載配置微調器）或自動（在各個引腳之間施加DC電壓）在VMAX范圍內編程為70-100%電平。輸出脈沖持續時間由觸發脈沖持續時間決定。QBU-nano 基于雪崩晶體管，為兩個脈沖邊沿提供快速轉換時間。
主要特點：
輸入–12VDC
脈沖寬度可調高達~800ns
單極輸出
高達5.8kV的輸出電壓
高達2kHz的重復率
1-3ns上升和下降時間
工作溫度-40~+60℃
主要應用：
超快光束調制和偏轉
激光再生放大器的控制
脈沖選擇
主要技術參數
| 輸入電壓 | +12VDC（8-16V） |
| 輸入電流 | 最大500mA |
| 輸出類型 | 單極 |
| 電壓，高電平 | 1300-2000V用于2000V 1800-2800V用于2800V 2600-3800V用于3800V 3600-4800V用于4800V 4400-5800V用于5800V |
| 脈沖間穩定性 | <1% |
| 上升/下降時間 | 1-3ns |
| 恢復時間 | <10us（取決于負載） |
| 抖動 | 0.1-0.2ns典型值 |
| 延遲時間 | 15-20ns典型值 |
| 重復率 | 2kHz最大值用于2000V、2800V、3800V 1kHz最大值用于4800V修改 500Hz最大值用于5800V修改 |
| 負載電容 | 推薦 5-7 pF，對于大多數修改最大 10 pF 推薦 3 pF，對于 5800 V 修改最大 5 pF |
| 工作溫度 | -40~+60℃ |
| 尺寸 | 80x50x20mm |
| 重量 | 0.1kg |
常用型號
| QBU-nano-2002 | UOUT= 1.3-2.0kV，F(xiàn)MAX= 2kHz |
| QBU-nano-2802 | UOUT= 1.8-2.8kV，F(xiàn)MAX= 2kHz |
| QBU-nano-3802 | UOUT= 2.6-3.8kV，F(xiàn)MAX= 2kHz |
| QBD-nano-4801 | UOUT= 3.6-4.8kV，F(xiàn)MAX= 1kHz |
| QBU-nano-58005 | UOUT= 4.4-5.8kV，F(xiàn)MAX= 0.5kHz，負載電容推薦3pF，最大5pF |
QBU-10kV是QBU系列工作電壓范圍的擴展，最高可達10kV（雙極）。高輸出電壓允許在半波電壓方案下使用普克爾盒或處理更大的晶體。QBU-10kV系列專門設計用于通過施加快速開關高壓來控制普克爾盒。這些模塊需要+24V直流電源和脈沖發生器來設置工作頻率和脈沖寬度。用戶可以手動（通過板載配置微調器）或遠程（將直流電壓施加到相應的引腳）在工作范圍內對輸出電壓電平進行編程。QBU-10kV基于MOSFET技術，為兩個脈沖邊緣提供高重復率和快速轉換時間（上升時間<20ns/下降時間<25ns）。使用強制空氣冷卻，即使在最大輸出電壓下也可以進行數千赫茲的操作。
主要特點：
輸出由任意外部TTL信號觸發
高達10kV的輸出電壓
>5kHz@10kV重復率，在較低電壓下更高
<20ns上升/<25ns下降時間
主要應用：
調Q
脈沖選擇、脈沖切片
主要技術參數
| 輸入電壓 | +24VDC |
| 工作模式 | 輸出由任意外部TTL信號觸發 |
| 電壓，高電平 | 在4–10kV范圍內可調 |
| 電壓，低電平 | 固定，0V |
| 脈沖寬度 | 200ns-∞ |
| 最大重復率 | >5kHz滿載(10kV, 11pF) |
| 上升/下降時間 | <20ns/<25ns |
| 抖動 | ~1.5ns |
| 延遲時間 | ~150ns |
| 工作溫度 | +10~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 132x105x50mm |
| 重量 | 0.2kg |
常用型號
| QBU-10kV | 4.0-10.0 kV高壓調節范圍 |
可根據要求提供其他輸出電壓

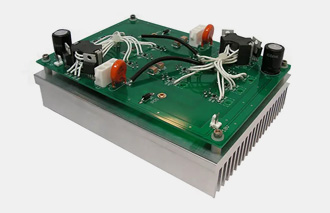

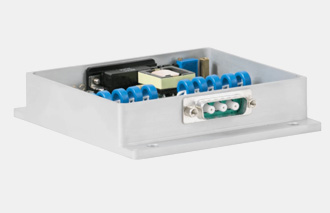

QBY-4050是一款緊湊、極低功耗的高效普克爾盒驅動器，具有極低的功耗，即不需要冷卻，在輸出端提供重復頻率為10kHz且持續時間為40-1000 ns的準矩形雙極電壓脈沖，以控制電光晶體的雙折射來改變光的偏振狀態穿過。QBY-4050需要+24V直流電源和脈沖發生器來設置工作頻率和脈沖寬度，最大功率不超過10W（對于50 kHz和4kV狀態下的5pF負載）。輸出電壓高達5kV，速率高達50kHz，很大程度上取決于負載電容。驅動器提供大約30-40ns長的上升和下降時間。可以通過模擬輸入信號調節脈沖幅度，通過外部LVDS信號調節脈沖寬度。
主要特點：
輸電壓為24VDC
輸出電壓高達5kV
50kHz和4kV狀態下5pF負載的功耗<10W
<40ns上升/下降時間（<20ns根據要求）
性能50kHz@4kV
緊湊的尺寸–112x108x25mm
主要應用：
調Q、脈沖切片
激光雷達系統
主要技術參數
| 輸入電壓 | +24VDC |
| 輸入電流 | 最大4A |
| 脈沖幅度 | VMAX 5kV |
| 脈沖間穩定性 | < 1% |
| 脈沖寬度 | 40-1000 ns（其他根據要求） |
| 最大重復率 | 在4kV時最高可達50kHz |
| 上升/下降時間 | <40ns（根據要求<20ns） |
| 負載電容 | 推薦5pF，最大20pF |
| 抖動 | <0.2ns |
| 延遲時間 | <20ns |
| 工作溫度 | -40~+60℃ |
| 冷卻 | 驅動器應通過底部冷卻 |
| 尺寸 | 112x108x25mm |
| 重量 | 0.2kg |

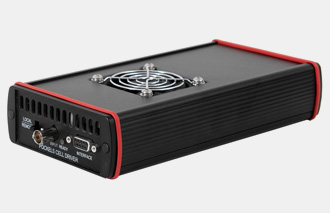

HVSW-03是用于皮秒和飛秒激光器的專用高壓高重復率普克爾盒驅動器，主要用途是從脈沖序列中提取單個脈沖。
使用驅動程序可以在兩種操作模式之間進行選擇：
固定寬度的短脈沖（約10-15ns），由外部TTL的前沿觸發。
可變寬度長脈沖（通常在100-2000ns 范圍內調整，其他根據要求調整），當外部TTL信號的前沿導致脈沖上升，而后沿導致脈沖下降。
最大輸出電壓為2kV（雙極），最大重復頻率高達1-2MHz（取決于輸出電壓、冷卻條件和設備修改）。驅動器的底面是用于冷卻設備的散熱區域，因此我們建議使用大型機箱、散熱器或冷板來連接驅動器。驅動器需要+24V直流電源和脈沖發生器來設置工作頻率和脈沖寬度（在可變脈沖寬度模式下）。不需要單獨的直流高壓源。用戶使用模擬接口或基本接口 RS-485 和提供的PC軟件設置輸出電壓電平。
主要特點：
高達2.0kV的輸出電壓
在1.6kV電壓下重復率高達1MHz
上升時間和下降時間5-8ns
兩種可能的操作模式：短脈沖（10-15ns，固定寬度）和長脈沖（100-2000ns，可調寬度）
集成高壓電源
緊湊（小至170x60x32mm）
主要應用：
脈沖選擇
空腔傾倒
再生放大器控制
主要技術參數
| 輸入電壓 | +24VDC |
| 輸入電流 | <6A |
| 工作模式 | 短脈沖（典型值15ns，固定）；長脈沖（典型值100-2000ns，可調節） |
| 輸出電壓 | 可調，高達2kV |
| 脈沖寬度 | 15ns固定（短脈沖模式）；100ns-2000ns可調（長脈沖模式） |
| 重復率 | 在1.5kV電壓下高達1MHz |
| 上升/下降時間 | 5-7ns |
| 抖動 | ±250ps |
| 延遲時間 | < 50ns |
| 負載電容 | 通常為5-7pF |
| 工作溫度 | +10~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0 … 90%，不結露 |
| 尺寸 | 162x60x32mm |
| 重量 | <0.5kg |
常用型號
| HVSW-03 | 高達2.0kV 的輸出電壓 高達1MHz 的重復率 5-7ns上升/下降時間 |
| HVSW-03-HF | 高達2.0kV的輸出電壓 高達2MHz的重復率 6-8ns上升/下降時間 |

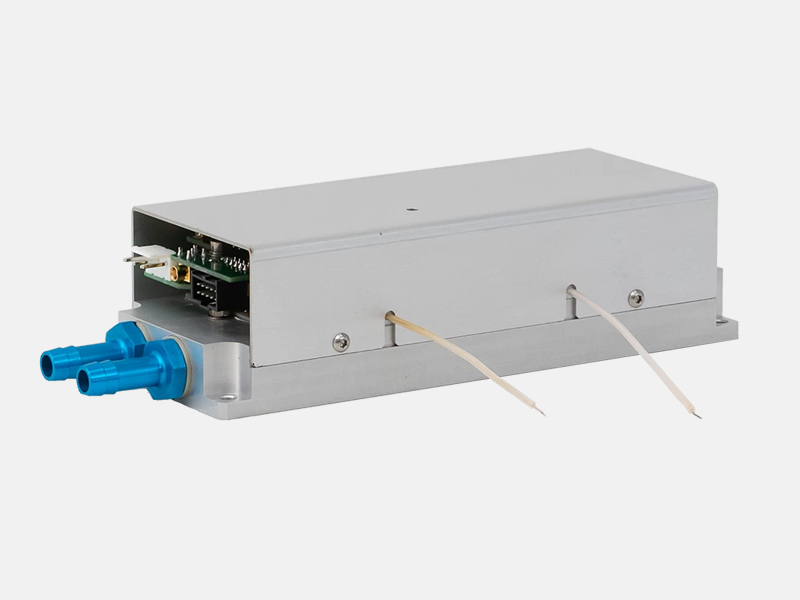

HVSW-04是用于皮秒和飛秒激光器的專用高壓高重復率普克爾盒驅動器，主要用途是從脈沖序列中提取單個脈沖。
使用驅動程序可以在兩種操作模式之間進行選擇：
固定寬度的短脈沖（約 15-20 ns），由外部 TTL 的前沿觸發。
可變寬度長脈沖（通常在 100-2000 ns 范圍內調整，其他根據要求調整），當外部 TTL 信號的前沿導致脈沖上升，而后沿導致脈沖下降。
我們還提供廣泛的驅動器修改，可在15-2000ns脈沖寬度范圍內連續調節。
該驅動器需要+24 V DC 電源、一個用于設置工作頻率和脈沖寬度的脈沖發生器（在可變脈沖寬度模式下）和一個HV DC 雙極電源（例如 HVPS-300）。輸出電壓電平由用戶使用高壓直流電源的接口設置。最大輸出電壓為4 kV（雙極），最大重復頻率為0.5-4 MHz（取決于輸出電壓，下表給出了一些目標性能）：
| 輸出電壓，kV | 重復率，MHz (*) | 功耗，W |
| 4.0 | 0.5 | < 300 |
| 3.2 | 1 | < 400 |
| 2.0 | 2 | < 300 |
| 1.6 | 3 | < 300 |
| 1.4 | 4 | < 350 |
(*) 數值為近似值，具體性能取決于實際負載電容和冷卻條件。
請注意，雙極型器件的輸出脈沖電壓 U 是通過將 +U/2 施加到一根輸出線并將 –U/2 施加到另一根而形成的。因此，兩個輸出極都低于 HV。驅動器是水冷的，可以通過模擬接口或通過 RS-485 接口（不能同時?。┛刂乞?qū)動器。PC 軟件可用于實驗室用途。
主要特點：
高達4.0kV的輸出電壓
高達4MHz的重復頻率（在1.6kV電壓下）
高達1MHz的重復頻率（在3.2kV電壓下）
上升/下降時間5-11ns
需要外部高壓電源（例如HVPS-300）
基本型號有兩種可能的操作模式：短脈沖（15-20ns，固定寬度）和長脈沖（100-2000ns，可調節寬度）
15-2000ns脈沖用于大范圍調節
主要應用：
脈沖選擇
空腔傾倒
再生放大器控制
主要技術參數
| 低壓輸入 | +24VDC，最大2.5A |
| 高壓輸入 | +HV/2 一根線; -HV/2另一根線 |
| 輸出類型 | 雙極 |
| 脈沖振幅 | 可調，高達4kV |
| 電壓基底 | 固定，0 V |
| 最大重復率 | 高達4MHz |
| 最小重復率 | 單發 |
| 脈沖寬度 - 固定脈沖寬度模式 - 可變脈沖寬度模式 | 15-20ns，固定 15-2000ns或100-2000ns，可調 |
| 脈沖間隔 | >50ns |
| 上升/下降時間 | 從輸出電壓~1kV時的5-7ns到最大時的9-11ns。電壓 (4kV) |
| 延遲時間 | <50ns |
| 抖動 | <0.5ns (±250ps) |
| 負載電容 | 典型值 5-7 pF |
| 工作溫度 | +10~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 保護 | - 200ns-2200ns范圍內調整的超長脈沖（門限值）；- 過熱保護 |
| 尺寸 | 176x69x50mm |
| 重量 | <0.5kg |
常用型號
| HVSW-04或HVSW-04-4kV | 高達4.0kV的輸出電壓 高達1MHz的重復頻率（在3.2kV電壓下） 9-11ns上升/下降時間（在4kV電壓下） 短脈沖（15-20ns，固定）和長脈沖（100-2000ns，可調）操作模式，20-100ns 范圍不可用 |
| HVSW-04-2kV | 高達2.0kV的輸出電壓 高達4MHz的重復頻率（在1.6kV電壓下） 7-9 ns上升/下降時間（在2kV電壓下） 短脈沖（15-20ns，固定）和長脈沖（100-2000ns，可調）操作模式，20-100ns范圍不可用 |
| HVSW-04-4kV-WR （寬范圍） | 高達4.0kV的輸出電壓 高達1MHz的重復頻率（在3.2kV電壓下） 9-11ns上升/下降時間（在4kV電壓下） 在15-2000ns范圍內連續可調脈沖寬度 |
| HVSW-04-2kV-WR （寬范圍） | 高達2.0kV的輸出電壓 高達4MHz的重復頻率（在1.6kV電壓下） 7-9ns上升/下降時間（在2kV電壓下） 在15-2000ns范圍內連續可調脈沖寬度 |

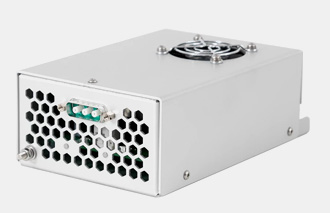

HVPS-300是一款具有雙極性輸出的專用高精度直流高壓電源，輸出連接器具有三個引腳——接地、高壓正極和高壓負極。HV正極和HV負極的電位始終與地電位等距，4kV輸出電壓是通過在HV正極引腳產生+2kV和在HV負極引腳產生-2 kV產生的。由于HV雙極輸出的高穩定性，HVPS-300主要用來驅動激光行業常用的高壓高重復率普克爾盒。
有兩個可用的模塊版本：
臺式，可在實驗室中使用（100-240V AC），只需接電
用于集成到其他設備的內置版本，由24V DC供電
模塊的輸出為直流高壓（默認情況下可修改至4kV，可討論更高的電壓）。最大輸出功率超過300W。電源包含一個用于主動冷卻的風扇。默認情況下，所有接口都是模擬的?？筛鶕?jù)要求提供數字接口。
主要特點：
輸入電壓
HVPS-300：24VDC
HVPS-BT-300：100-240VAC
雙極輸出
輸出電壓高達4kV(±2kV)
高輸出功率高達300W
輸出電壓精度優于0.5%
主要應用：
脈沖選擇
空腔傾倒
再生放大器控制
主要技術參數
| 輸入電壓 | +24VDC |
| 輸入電流 | 全輸出功率時高達20A |
| 高壓輸出類型 | 雙極，即+V/2加到一根輸出線上；-V/2到另一個 |
| 最大輸出電壓 | 高達 4 kV 直流 |
| 最大輸出功率 | >300W（在80-100%的VMAX區域內） |
| 輸出電容 | 取決于改變 |
| 電壓精度 | < 0.5% 典型值（包括溫度漂移） |
| 波紋 | < 0.2% 峰值 |
| 效率 | > 85% |
| 工作溫度 | +10~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 169x107x59mm（無輸入和輸出） |
| 重量 | <1.0kg |
常用型號
| HVPS-300-2kV | 最大輸出電壓2kV 最大輸出功率超過300W@2kV并隨著輸出電壓穩步下降 輸出電容13.5uF |
| HVPS-BT-300-2kV | HVPS-300-2kV的臺式版本 |
| HVPS-300-4kV | 最大輸出電壓4kV 最大輸出功率超過300W@4kV并隨著輸出電壓穩步下降 輸出電容3.3uF |
| HVPS-BT-300-4kV | HVPS-300-4kV的臺式版本 |

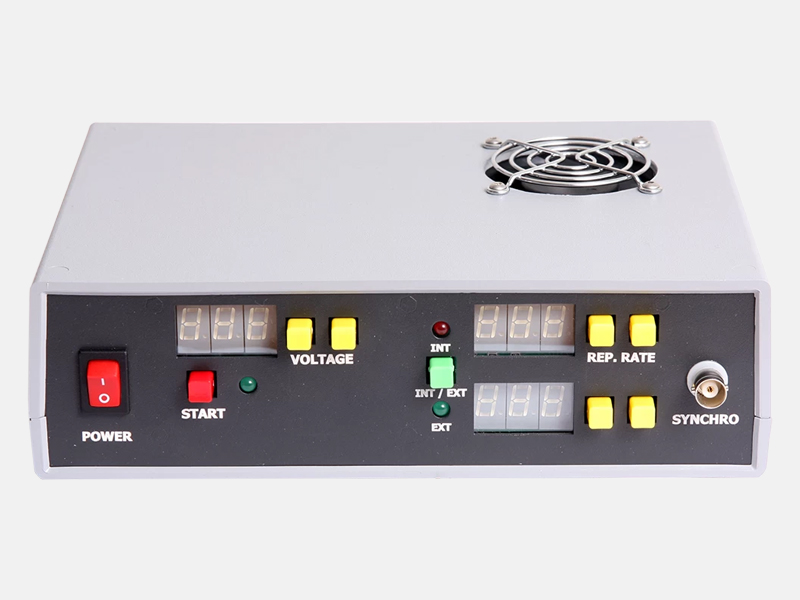

QBD-BT系列專為實驗室使用而設計，輸出電壓高達6.0kV（雙極），專門設計用于通過施加快速開關高壓來控制普克爾盒。用戶可以通過RS-232或前面板在工作范圍內選擇電壓等級和工作頻率。觸發是自動執行的或通過來自外部設備的信號執行。QBD-BT系列采用封裝形式，便于用戶安裝，它們在常見的100-240V AC 50/60Hz下運行，因此您不需要為驅動器提供額外的電源?；贛OSFET技術，為前沿脈沖邊緣提供高重復率和快速轉換時間。QBD-BT的恢復時間相對較長（后脈沖沿為5-10μs，而QBU-BT<20ns）。
在內部同步模式下，QBD-BT系列（從QBD-BT-1004-UP/DN到QBD-BT-6024-UP/DN）的性能僅限于下表中給出的值。假設普克爾盒和連接電纜的總電容負載為23pF（這對應于以非最佳方式彎曲的50cm輸出電纜并且高于正常普克爾斯盒電容）。
| 輸出電壓，kV | 重復率，kHz | 輸出電壓，kV | 重復率，kHz |
| 0.40-0.79 | 296 | 0.80-1.19 | 200 |
| 1.20-1.39 | 160 | 1.40-1.59 | 130 |
| 1.60-1.79 | 110 | 1.80-1.99 | 90 |
| 2.00-2.49 | 56 | 2.50-2.99 | 40 |
| 3.00-3.49 | 31 | 3.50-3.99 | 24 |
| 4.00-4.49 | 18 | 4.50-4.99 | 15 |
| 5.00-5.49 | 12 | 5.50-5.99 | 11 |
| 6.00-6.00 | 9 |
在外部同步模式和/或突發模式（即短期操作）中可以實現更高的性能。負載電容越高，性能就越差。
主要特點：
升壓式和退壓式（固定）
高達6kV的輸出電壓
高達100kHz和更高的重復率
<20ns上升或下降時間（前沿）
主要應用：
調Q
主要技術參數
| 輸入電壓 | 100-240 V AC, 50/60Hz |
| 輸入電流 | <1A |
| 工作模式 | 升壓式和退壓式 |
| 同步 | 內部和外部 |
| 電壓，高電平 | 可調，高達6kV |
| 電壓，低電平 | 固定，0V |
| 最大重復率 | 高達100kHz或更高（取決于負載和電壓） |
| 上升/下降時間 | < 20ns |
| 恢復時間 | 5-10us（取決于負載） |
| 抖動 | 1ns |
| 延遲時間 | 100ns |
| 負載電容 | 高達0.5nF |
| 工作溫度 | 0~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 225x200x60mm |
| 重量 | 2kg |
常用型號
| 升壓式 | 退壓式 | ||
| QBD-BT-6024-UP | 升壓式，2.4-6.0kV高壓調節范圍 | QBD-BT-6024-DN | 退壓式，2.4-6.0kV高壓調節范圍 |
| QBD-BT-5020-UP | 升壓式，2.0-5.0kV高壓調節范圍 | QBD-BT-5020-DN | 退壓式，2.0-5.0kV高壓調節范圍 |
| QBD-BT-4016-UP | 升壓式，1.6-4.0kV高壓調節范圍 | QBD-BT-4016-DN | 退壓式，1.6-4.0kV高壓調節范圍 |
| QBD-BT-3012-UP | 升壓式，1.2-3.0kV高壓調節范圍 | QBD-BT-3012-DN | 退壓式，1.2-3.0kV高壓調節范圍 |
| QBD-BT-2008-UP | 升壓式，0.8-2.0kV高壓調節范圍 | QBD-BT-2008-DN | 退壓式，0.8-2.0kV高壓調節范圍 |
| QBD-BT-1004-UP | 升壓式，0.4-1.0kV高壓調節范圍 | QBD-BT-1004-DN | 退壓式，0.4-1.0kV高壓調節范圍 |
可根據要求提供其他輸出電壓

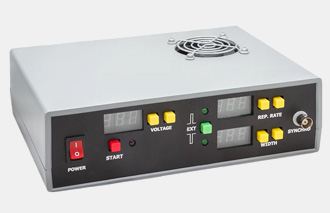

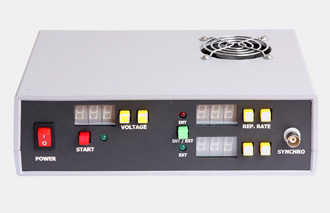

QBU-BT系列專為實驗室使用而設計，輸出電壓高達6.0kV（雙極），專門設計用于通過施加快速開關高壓來控制普克爾盒。用戶可以通過RS-232或前面板在工作范圍內選擇電壓等級和工作頻率。觸發是自動執行的或通過來自外部設備的信號執行。QBU-BT系列采用封裝形式，便于用戶安裝，它們在常見的100-240V AC 50/60Hz下運行，因此您不需要為驅動器提供額外的電源?；贛OSFET技術，為前沿脈沖邊緣提供高重復率和快速轉換時間。
在內部同步模式下，QBU-BT系列（從QBU-BT-1004到QBD-BT-6024）的性能僅限于下表中給出的值。假設普克爾盒和連接電纜的總電容負載為23pF（這對應于以非最佳方式彎曲的50cm輸出電纜并且高于正常普克爾斯盒電容）。
| 輸出電壓，kV | 重復率，kHz | 輸出電壓，kV | 重復率，kHz |
| 0.40-0.79 | 296 | 0.80-1.19 | 200 |
| 1.20-1.39 | 160 | 1.40-1.59 | 130 |
| 1.60-1.79 | 110 | 1.80-1.99 | 90 |
| 2.00-2.49 | 56 | 2.50-2.99 | 40 |
| 3.00-3.49 | 31 | 3.50-3.99 | 24 |
| 4.00-4.49 | 18 | 4.50-4.99 | 15 |
| 5.00-5.49 | 12 | 5.50-5.99 | 11 |
| 6.00-6.00 | 9 |
在外部同步模式和/或突發模式（即短期操作）中可以實現更高的性能。負載電容越高，性能就越差。
主要特點：
不同的工作模式：升壓式、退壓式和用戶自定義（由外部TTL信號觸發）
高達6kV的輸出電壓
高達100kHz和更高的重復率
上升/下降時間<20ns
非常適合實驗室用途
主要應用：
調Q
脈沖選擇、脈沖切片
高級光束控制
主要技術參數
| 輸入電壓 | 100-240 V AC, 50/60Hz |
| 輸入電流 | <1A |
| 工作模式 | 升壓式和退壓式(由任意外部TTL信號觸發) |
| 電壓，高電平 | 可調，高達6kV |
| 電壓，低電平 | 固定，0V |
| 脈沖寬度 | 1us-1s（內部同步模式）；200ns-∞（外部同步模式） |
| 最大重復率 | 高達100kHz或更高（取決于負載和電壓） |
| 上升/下降時間 | <20ns |
| 恢復時間 | 5-10us（取決于負載） |
| 抖動 | 10ns（LJ修改為1ns） |
| 延遲時間 | 1us（LJ修改為100ns） |
| 負載電容 | 高達0.5nF |
| 工作溫度 | 0~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 225x200x60mm |
| 重量 | 2kg |
常用型號
| QBU-BT-6024 | 2.4-6.0kV高壓調節范圍 |
| QBU-BT-5020 | 2.0-5.0kV高壓調節范圍 |
| QBU-BT-4016 | 1.6-4.0kV高壓調節范圍 |
| QBU-BT-3012 | 1.2-3.0kV高壓調節范圍 |
| QBU-BT-2008 | 0.8-2.0kV高壓調節范圍 |
| QBU-BT-1004 | 0.4-1.0kV高壓調節范圍 |
其他選項：LJ低抖動可選項；可根據要求提供其他輸出電壓

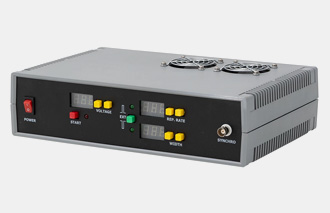

QBU-BT-10kV是QBU-BT系列工作電壓范圍的擴展，最高可達10kV（雙極）。高輸出電壓允許在半波電壓下使用普克爾盒或處理更大的晶體。專門設計用于通過施加快速開關高壓來控制普克爾盒。用戶可以通過RS232或前面板在工作范圍內選擇電壓電平、工作頻率和脈沖寬度。觸發是自動執行的或通過來自外部設備的信號執行。采用封裝形式，便于用戶安裝，它們在常見的100-240V AC 50/60Hz下運行，因此您不需要為驅動器提供額外的電源。
QBU-BT-10kV基于MOSFET技術，為兩個脈沖邊沿提供高重復率和快速轉換時間（上升時間<20ns，下降時間<25ns）。由于高效率和嵌入式強制空氣冷卻，即使在最大輸出電壓下也可以進行數千赫茲的操作。
在內部同步模式下，QBU-BT-10kV性能僅限于下表中給出的值。普克爾盒和連接電纜的總電容負載假定為11pF（這對應于5-7pF的典型普克爾盒電容和30-50cm電纜）。
| 輸出電壓，kV | 重復率，kHz | 輸出電壓，kV | 重復率，kHz |
| 4.00-4.99 | 50 | 5.00-5.99 | 30 |
| 6.00-6.99 | 25 | 7.00-7.99 | 20 |
| 8.00-8.99 | 15 | 9.00-9.99 | 10 |
| 10.0-10.0 | 5 |
在外部同步模式下可以獲得更高的性能。在突發模式（即短期操作）中，性能至少提高了兩倍，并且在低工作電壓和低負載電容下可以達到100kHz。負載電容越高，性能就越差。
主要特點：
不同的工作模式：升壓式、退壓式和用戶自定義（由外部TTL信號觸發）
高達10kV的輸出電壓
高達50kHz和更高的重復率
上升時間<20ns，下降時間<25ns
非常適合實驗室用途
主要應用：
調Q
脈沖選擇、脈沖切片
高級光束控制
主要技術參數
| 輸入電壓 | 100-240 V AC, 50/60Hz |
| 輸入電流 | <1A |
| 工作模式 | 升壓式和退壓式(由任意外部TTL信號觸發) |
| 電壓，高電平 | 在4–10kV范圍內可調 |
| 電壓，低電平 | 固定，0V |
| 脈沖寬度 | 1us-1s（內部同步模式）；200ns-∞（外部同步模式） |
| 最大重復率 | >5kHz滿負載(10kV, 11pF) |
| 上升/下降時間 | <20ns/<25ns |
| 抖動 | ~1.5ns |
| 延遲時間 | ~150ns |
| 過熱保護 | ~72℃ |
| 工作溫度 | 0~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 300x220x80mm |
| 重量 | 2kg |

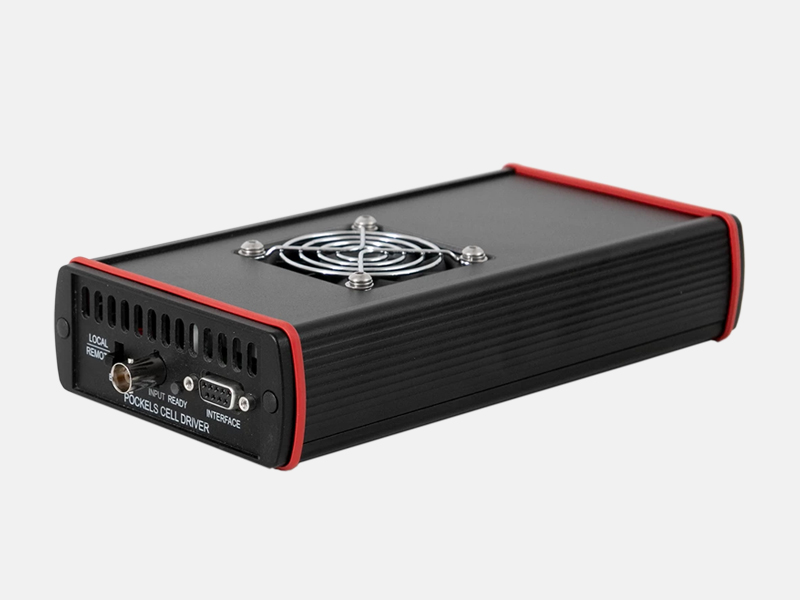

QBX-08專為普克爾盒上的電壓應連續可調的應用而設計。它本質上是一個放大器，可以用作電光調制器，連接到普克爾盒。QBX-08需要+24V直流電源和波形發生器來設置工作電壓和信號形式。該驅動器基于電壓放大器，最大輸出電壓為800V（可根據要求提供更小和更高的其他電壓值，最高可達1600V）。具有任意波形的低壓輸入模擬信號 (0-8V) 以100:1的因子放大并傳送到普克爾盒。QBX-08包含一個用于主動冷卻的風扇，可提供PCB和封閉版本。
主要特點：
任意波形輸入信號放大器
高達800V高壓（根據要求提供1600V）
在全電壓和60pF下超過50kHz，在較小的電壓和負載下高達1MHz
快速轉換<1μs（全斜率）
主要應用：
電光學（光調制、光束偏轉、光束轉向）
執行器（壓電、MEMS）
超聲波設備
主要技術參數
| 電源輸入 | 24VDC,1.5A |
| 輸入信號 | 模擬信號0-8V |
| 輸入阻抗 | 50Ω |
| 輸出類型 | 高壓信號重復低壓輸入信號的形狀 |
| 輸出極性 | 正面（根據要求提供其他） |
| 輸出電壓 | 0-800V（100:1放大） |
| 重復率 | 高達1MHz（在較小的負載和電壓下） 也限制為fMAX*C*U2=2W，例如：~50kHz@800V和60pF ~130kHz@500V和60pF |
| 上升/下降時間 | <1us（全斜率） |
| 延遲時間 | <1us |
| 負載類型 | 電容式（根據要求提供其他） |
| 負載電容 | <60pF（其他根據要求） |
| 冷卻 | 帶集成風扇的強制通風 |
| 工作溫度 | 0~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 206x85x45mm |
| 重量 | 0.6kg |

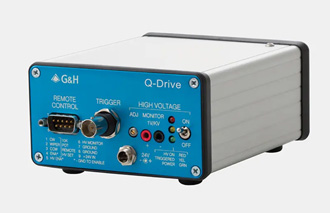

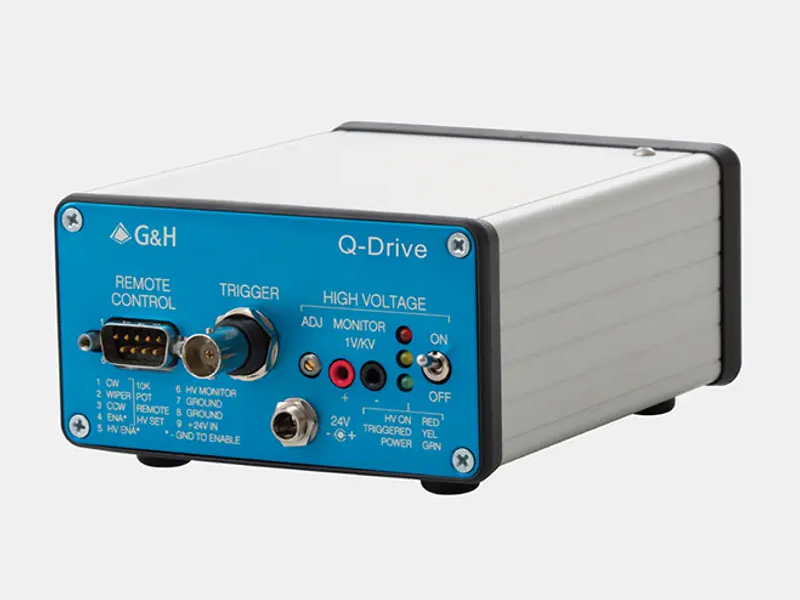

Q-Drive設計用于產品開發、教學和研究實驗室，以1–4.5kHz的重復頻率、1.5–4.5kV的輸出電壓和4–7ns的上升和下降時間以及150 ns–5μs的脈沖寬度運行，完全獨立于電源和所有控制電路，只需要24VDC和觸發信號即可運行。該驅動器采用緊湊的100x125x50mm (4x5x2") 鋁制外殼，具有全套控件、指示燈和遠程控制功能。它使用外部24VDC電源（包括電源適配器）運行。該驅動器的一個獨特特性是其差分雙極輸出——降低對地電壓和電擊危險，這是實驗室環境中的一個重要特性。普克爾盒的電纜在外殼背面，使它們遠離前面板。驅動器輸出受到短路保護。該驅動器的設計具有低組件應力、最高質量組件和美國海軍降額標準的可靠性。
主要特點：
4-7ns、1.5-4.5kV、1Hz-4.5kHz
50Ω隔離觸發器
前面板控制設定電壓和功率
B-9連接器，帶電壓監視器、遠程設定點、電壓開/關
功率、高壓和觸發器的狀態LED顯示
主要優勢
前面板或遠程控制
短路保護輸出
易于集成OEM版本
電磁屏蔽外殼
主要應用：
適用于以下行業研發調Q激光器：
醫學和皮膚科
成像
雕刻
金屬切割
微加工
測距
全息成像
| 脈沖頂部 | 標稱：<150ns |
| 衰減時間常數 | 標稱：<5ns |
| 脈沖電壓 | 最小值：1.5kV，最大值：4.5kV |
| 負載電容 | 最大值：30pF |
| 24 VDC | 最大值：180mA（輸出折返前的功率限制） |
| 觸發電壓 | 最小值：2V，最大值：8V |
| 輸入阻抗 | 最小值：48Ω，最大值：52Ω |
| 脈沖寬度 | 最小值：200ns |
| 抖動，觸發輸出 | 標稱值：20ps RMS（2ns 觸發上升時間，泰克11801） |
| 溫度 | 最低：-20℃，最高：50℃ |

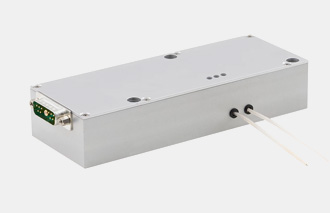

HVR-Drive設計用于高重復率超快激光再生放大器中脈沖選擇應用，可以在1/4λ波電壓或1/2λ電壓下驅動普克爾盒 ，最高電壓和頻率可達7.5kv和200khz，在快速上升和下降時產生平頂波形。因需使用外部電源，要求留有一定的熱負載空。HVR-Drive尺寸為136.5x178x70mm（5.375x7.0x2.8英寸），帶有用于對流冷卻的標準散熱器，既可風冷也可水冷以提高重復頻率。我們可為各種應用提供不同類型的電源。開/關觸發可以是標準TTL信號，也可提供其他選項的光觸發輸入方式。我們也可按您的要求提供定制電源?？商峁┻h(yuǎn)程監控、遠程關機和超溫指示器等選項。
主要特點：
0-200kHz重復脈沖
7.5KV輸出電壓
10-15ns上升和下降時間
100ns-5μs脈沖寬度
雙極平衡輸出
主要優勢
結構緊湊
熱負荷小
易于集成
主要應用：
金屬切割
焊接
玻璃切割
藍寶石切割
光譜學
| 低壓電源 | 最小值：21.0VDC，最大值：28.0VDC |
| 低壓電源：200kHz重復頻率 | 最大：300mA |
| 2個高壓電源 | 最大值：200mA（對于7.5kV輸出，需要外部±1875 VDC） |
| 開/關觸發電壓 | 最小值：4V，最大值：15V，通常為5V，TTL |
| 觸發到輸出延遲（5V觸發） | 最小值：60ns，最大值：50ns |
| ON/OFF觸發分離（確定輸出脈沖寬度） | 最小值：100ns，最大值：5000ns |
| 觸發脈沖寬度（實際ON或OFF脈沖） | 最小值：50ns，最大值：100ns |
| 抖動，觸發輸出 | 最大值：50ps（2ns觸發上升時間） |
| 重復率 | 最大：100kHz（7.5kV，10pF，水冷） 最大：150kHz（6.0kV，10pF，水冷） 最大：200kHz（5.0kV，10pF，水冷） |
| 占空比 | 脈沖寬度與周期的比率（1/頻率）：20% |
| 脈沖幅度 | 最小值：1.0kV，最大值：7.5kV |
| 上升/下降時間 | 最小值：10ns，最大值：15ns |
| 工作環境 | 最低：0℃，最高：50℃ |
注釋:需要兩個外部高壓電源；一個正輸出，一個負輸出。例如，要實現6KV輸出，需要±1500VDC輸入。高壓電流要求由脈沖寬度和重復頻率決定。上升和下降時間隨輸出電壓而變化；電壓越高，上升和下降時間越長。對流冷卻，最大重復頻率為[email protected],37.5KHz@6kV和50kHz@5kV。水冷式，制冷機設定為24℃，額定流量為1加侖/分鐘（4升/分鐘）。
注意事項
不要將輸出接地，否則會損壞電源。
施加高壓輸入之前，必須接通低壓電源。
不要超過20% 的占空比（脈沖開啟時間與脈沖關閉時間的比率）。
開/關觸發器不得重疊，否則會損壞電源。

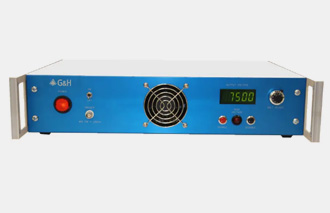

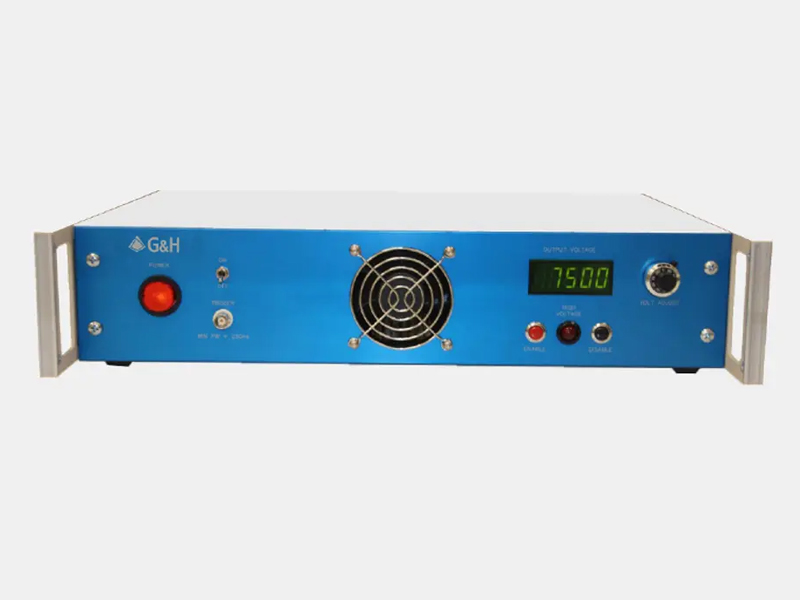

HVR-Drive?機架式BBO普克爾盒驅動器是一個交鑰匙集成驅動器和控制系統，用于切換高重復率超快激光再生放大器中的脈沖選擇的普克爾盒。該驅動器的重復頻率為0–200kHz，輸出電壓為0–7.5kV，上升和下降時間為10–15ns，脈沖寬度為100ns–5μs。驅動器產生具有快速上升沿和下降沿的禮帽波形。內置數字電壓表允許您在將輸出電壓施加到驅動器之前設置輸出電壓，并且單獨的高壓啟用/禁用按鈕是增加安全性的標準配置。一個單獨的觸發開/關開關提供了簡單的脈沖控制，也可以禁用后面板輸出連接器的高壓。該驅動器采用標準 483mm（19英寸）機架安裝外殼，也可用作臺式裝置。它配備強制風冷，可操作高達50kHz或水冷，以實現更高的重復率。
主要特點：
0–200kHz重復頻率脈沖
1.0–7.5kV輸出電壓
10–15ns上升和下降時間
100ns–5μs脈沖寬度
雙極平衡輸出
主要優勢
交鑰匙系統
內置數字電壓表
易于集成
靈活的設計
主要應用：
金屬切割
焊接
玻璃切割
藍寶石切割
光譜學
主要參數
| 輸入電壓 | 最?。?8VAC，最大：264VAC |
| 輸入頻率 | 最小值：50 Hz，最大值：60 Hz |
| 電壓 | 最小值：4V，最大值：6V，通常為 5V，50Ω輸入阻抗 |
| 觸發到輸出延遲（5 V 觸發） | 100ns |
| 占空比 | 脈沖寬度與周期的最大比率（1/頻率）：20% |
| 脈沖重復率 | 風冷最大：50kHz，水冷最大：200 kHz |
| 脈沖幅度 | 1.0kV、7.5kV |
| 上升/下降時間 | 最小值：10ns，最大值：15ns（6–10pF輸出電容） |
| 工作環境 | 最低：0℃，最高：40℃ |
我們在高達100pF的負載下進行了測試，證明上升/下降時間小于40 ns
標準輸出配置
| 振幅 | 最大重復頻率 | 型號 | 制冷方式 |
| 0-6kV | 10kHz | HVR-60010 | 風冷 |
| 0-6kV | 30kHz | HVR-60030 | 風冷 |
| 0-6kV | 150kHz | HVR-60150 | 水冷 |
| 0-7.5kV | 5kHz | HVR-75005 | 風冷 |
| 0-7.5kV | 10kHz(0-6kV@20kHz | HVR-75010 | 風冷 |
| 0-7.5kV | 100kHz(0-5kV@20kHz | HVR-75100 | 水冷 |

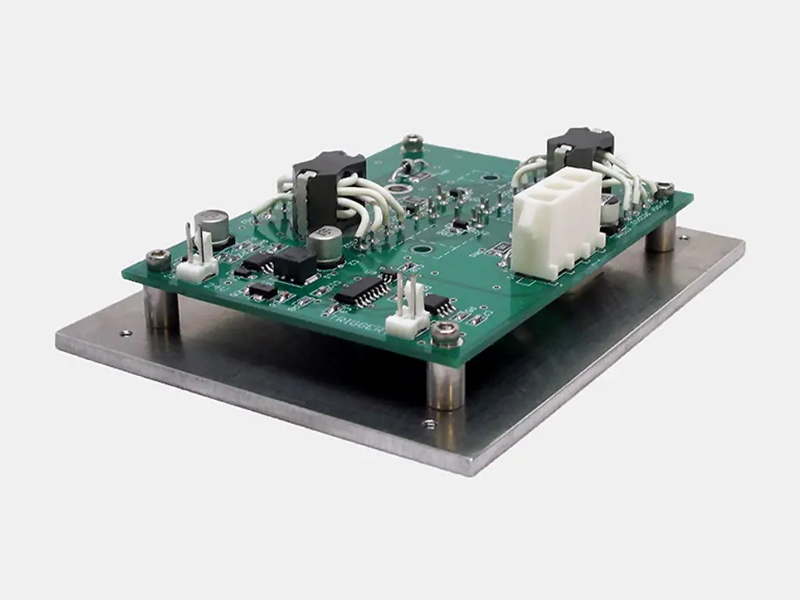

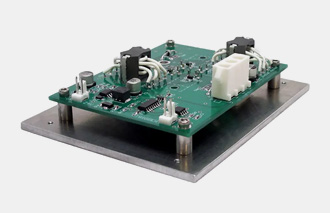

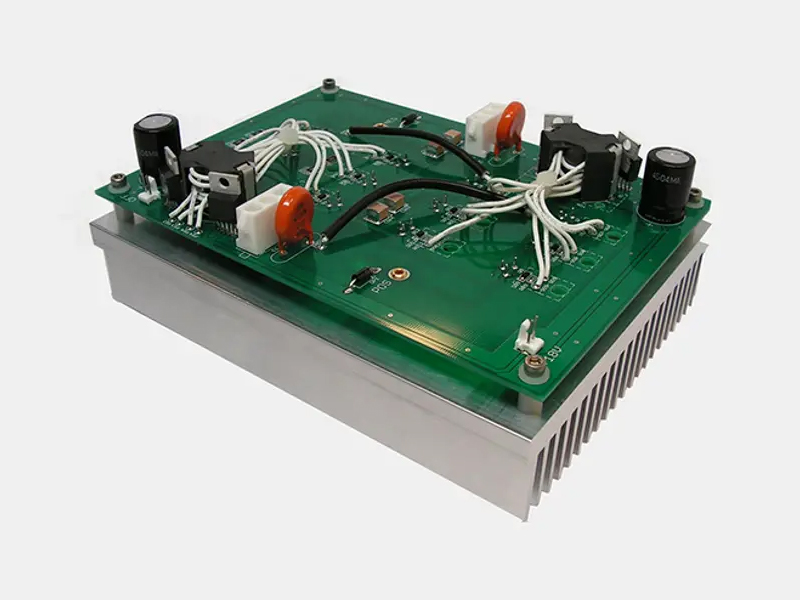

緊湊型OEM普克爾盒驅動器用于包含在固態激光系統中的再生放大器和其他脈沖選擇應用中。該驅動器的重復頻率為0–200kHz，突發模式時更高達1MHz，輸出電壓為0–2.5kV，上升和下降時間為4–7ns，脈沖寬度為250 ns–3μs。由于使用外部電源，熱負荷和空間要求保持在最低水平。為了安全起見，觸發輸入也與電源電氣隔離，尺寸為115x90x30mm(4.5x3.5x1.2") 電路板安裝在鋁板上可通風冷卻，也可以連接到冷板上進行水冷。也可做成一個19“機架交鑰匙集成的臺式版本。
主要特點：
4-7ns上升和下降時間
0-2.5kV輸出電壓
0-200kHz重復率
250ns–3μs脈沖寬度
雙極平衡輸出
主要優勢
可提供帶外殼的交鑰匙系統版本
低成本高性能
可風冷或水冷
結構緊湊
主要應用：
金屬切割
焊接
玻璃切割
玻璃和藍寶石切割
光譜學
主要參數
| 脈沖重復率 | 對流冷卻最?。?kHz，對流冷卻最大：40kHz，水冷1.5L/min。最小：40kHz，水冷1.5L/min。最大：200kHz |
| 脈沖電壓 | 最小值：0kV，最大值：2.5kV，外部 HV：±625VDC 輸入，2.5kV輸出 |
| 脈沖寬度 | 最小值：250ns，最大值：3,000ns，與觸發輸入相同 |
| 上升/下降時間 | 2.0kV，6pF：最大值：6.0ns，2.0kV，40pF最大負載：最大值：9.5ns |
| 輸入電壓 | 電流24VDC (±2VDC)：最大：200mA |
| 高壓 | 電流2.5kV輸出，±625VDC輸入，200kHz，6pF：最大：55mA |
| 觸發幅度 | 最小值：4V，最大值：10V，2.5kV 輸出，±625VDC 輸入，200kHz，6pF |
| 觸發到輸出延遲 | 40ns |
| 觸發脈沖寬度 | 最小值：250ns，最大值：3,000，設置輸出脈沖寬度 |
| 抖動，觸發輸出 | 20ps RMS（2ns 觸發上升時間，泰克11801） |
| 環境溫度 | 50℃ |
*安裝板應連接到導熱表面進行冷卻或連接到冷板進行水冷。

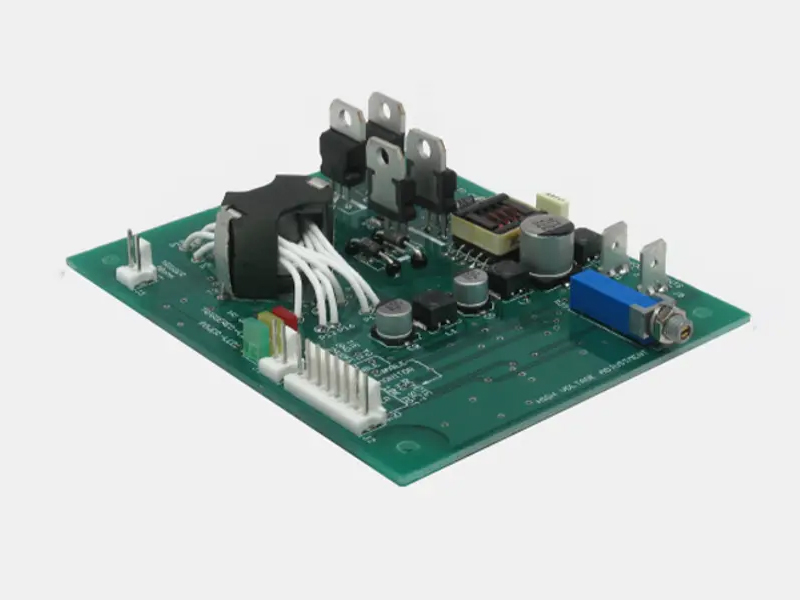

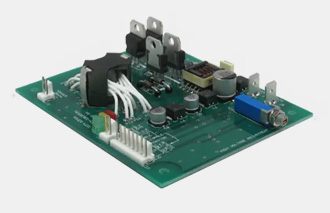

OEM版本的Q-Drive?是一種低成本、性能優良的普克爾盒驅動器，可用于集成到Q開關激光系統中。該驅動器的重復頻率為1–4.5kHz，輸出電壓為1.5–4.5kV，上升和下降時間為4–7ns，脈沖寬度為150ns–5μs。該驅動器封裝在一個100x83mm(4x3?")的電路板上。它是一個完全獨立的電源可以控制所有電路，需外接一個24V直流電源和一個觸發信號來工作，它適用于高達30pF的負載。
主要特點：
44-7ns、1.5-4.5kV、1Hz-4.5kHz
50Ω隔離觸發器
電壓監視器
電源、高壓和觸發器的狀態LED
遠程開/關和電壓設定點
雙極平衡輸出
24VDC輸入電源
提供實驗室版本
主要優勢
低功耗，更少熱量
遠程控制就緒
占地面積小
易于集成
主要應用：
醫療和皮膚科激光系統
成像
雕刻
金屬切削
微細加工
測距
全息成像
主要參數
| 脈沖頂部 | 標準值：150ns（4kV輸出，6pF電池電容） |
| 衰減時間常數 | 標準值：<5μs（4kV輸出，6pF電池電容） |
| 脈沖電壓 | 最小值：1.5kV，最大值：4.5kV |
| 負載電容 | 最大值：30pF |
| 24 伏直流 | 最大值：180mA（輸出折返前的功率限制） |
| 觸發電壓 | 最小值：2V，最大值：8V |
| 輸入阻抗 | 最小值：48Ω，最大值：52Ω |
| 脈沖寬度 | 最小值：200ns |
| 抖動，觸發輸出 | 標準值：20ps RMS（2ns觸發上升時間，泰克11801） |
| 溫度 | 最低：-20℃，最高：50℃ |

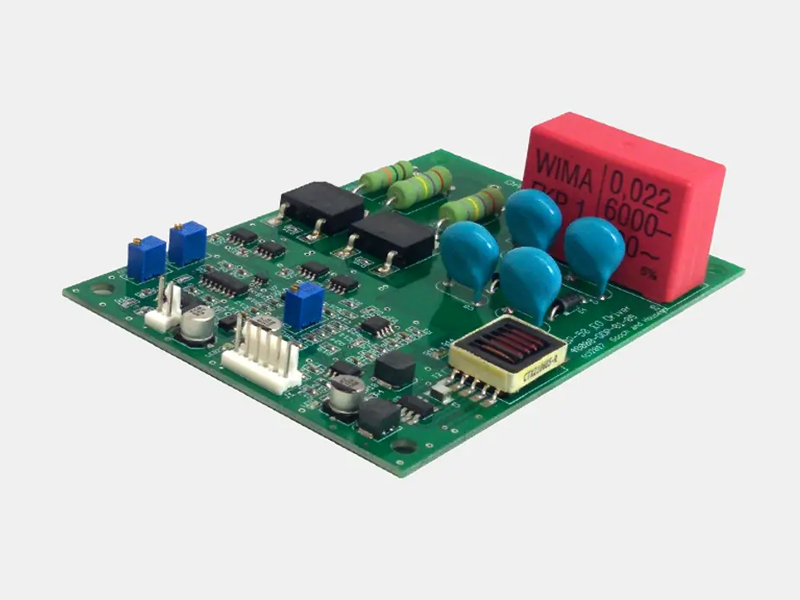

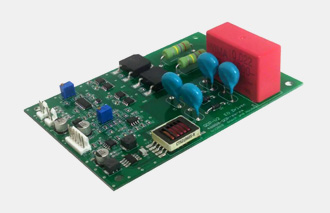

QDP-50?是一款緊湊的普克爾盒驅動器可用于燈泵浦激光器中。為無相位延遲板的激光器的調Q應用而設計。一觸發就會施加高壓抑制激光輸出。經過預設的延遲后，電源由一個快速的負脈沖打開使激光輸出，然后再返回到高電壓以抑制額外的激光。該驅動器的重復頻率為0–50Hz，輸出電壓為1.2–4.0kV，上升時間為300–800us，下降時間為10ns，脈沖寬度為160–300μs。與常規使用的電壓相比，QDP-50被證實可以提高普爾克盒的激光輸出功率和使用壽命。它可以通過SMA連接器或可選的光學輸入來觸發，以提高抗噪性。
主要特點：
1.2-4.0KV可調輸出電壓
0-50Hz重復頻率
400μs開啟時間（可調）
160-200μs延遲脈沖（可調）
下降時間（延遲脈沖）小于10 ns
標準SMA觸發器輸入
光觸發輸入（可選）
主要優勢
延長普克爾盒壽命
低成本高性能
集成高壓電源
結構緊湊
主要應用：
醫用激光
工業激光器
蝕刻/標記
主要參數
| 脈沖重復率 | 最小值：1Hz，最大值：50Hz，與觸發輸入相同 |
| 幅度(V1+V2)可調（V2=V1的 10%） | 最小值：1.2kV，最大值：4.0kV |
| 總HV接通時間（可調或固定） | 最小值：300μs，最大值：800μs |
| 延遲中心脈沖（可調） | 最小值：160μs，最大值：300μs |
| 下降時間 | 10ns (3.5kV, 6pF) |
| 上升時間 | 最小值：1μs，最大值：5μs，3.5kV，6pF |
| 輸入電壓 | 最小：15VDC，最大：18VDC，超過 20VDC 會損壞驅動器 |
| 輸入電流 | 250mA（4.0kV，50Hz，10pF負載） |
| 輸入阻抗 | 標準值：50Ω，最小值：48Ω，最大值：52Ω |
| 振幅 | 標準值：5V，最小值：4V，最大值：10V |
| 脈沖寬度 | 最小值：100ns，最大值：10μs，由用戶設置 |
| 傳播延遲 | 最小值：80ns，最大值：100ns，觸發后沿 |
| 環境溫度 | 50℃ |
QDP-DT?是一款緊湊的普克爾盒驅動器可用于燈泵浦激光器中。為無相位延遲板的激光器的調Q應用而設計。一觸發就會施加高壓抑制激光輸出。經過預設的延遲后，電源由一個快速的負脈沖打開使激光輸出，然后再返回到高電壓以抑制額外的激光。該驅動器的重復頻率為0–50Hz，輸出電壓為1.2–4.0kV，上升時間為300–800us，下降時間為10ns，脈沖寬度為160–300μs。與常規使用的電壓相比，QDP-DT?被證實可以提高普爾克盒的激光輸出功率和使用壽命。尺寸為127x87x32mm的電路板上集成了高壓電源，包括遠程電壓監控 (1V/kV)和遠程關斷。
主要特點：
1.2-4.0KV可調輸出電壓
0-50Hz重復頻率
300-800μs開啟時間（可調）
5-7μs寬延遲脈沖（單獨觸發）
下降時間（延遲脈沖）小于12ns
主要優勢
延長普克爾盒壽命
低成本高性能
集成高壓電源
結構緊湊
主要應用：
醫用激光
工業激光器
蝕刻/標記
主要參數
| 脈沖重復率 | 1Hz, 50Hz, 同觸發輸入 |
| 幅度(V1+V2)可調（V2=V1的 10%） | 最小值：1.2kV，最大值：4.0kV |
| 總HV接通時間（可調或固定） | 最小值：300μs，最大值：800μs |
| 中心脈沖寬度（觸發） | 最小值：5μs，最大值：7μs |
| 下降時間 | 3.5kV，最大6pF：<12ns |
| 上升時間 | 3.5kV，最小6pF：1μs，3.5kV，最小6pF：5μs |
| 負載電容 | 30pF（帶普克爾盒引線） |
| 輸入電壓 | 最?。?5VDC，最大：18VDC，超過 20VDC 會損壞驅動器 |
| 輸入電流 | 250mA（4.0kV，50Hz，10pF負載） |
| 輸入阻抗 | 標準值：100Ω，最小值：90Ω，最大值：110Ω |
| 振幅 | 標準值：5V，最?。?V，最大：6V |
| 脈沖寬度 | 最小值：100ns，最大值：100μs，由用戶設置 |
| 傳播延遲 | 最小值：80ns，最大值：100ns，觸發后沿 |
| 環境溫度 | 50℃ |
上一個產品
下一個產品
